العزف الشمسي الشبكي: دليل شامل للقوة الشمسية على الشبكة

1. مقدمة إلى العزف الشمسي الشبكة

مع تسريع التحول العالمي نحو الطاقة النظيفة والمتجددة ، ظهرت الطاقة الشمسية كواحدة من الحلول الأكثر سهولة والقابلة للتطوير. من بين المكونات الأساسية لأي نظام طاقة شمسية هو العاكس ، وهو جهاز يلعب دورًا محوريًا في تسخير طاقة الشمس واستخدامها. خاصة، العزف الشبكية -المعروف أيضًا باسم العزف على الشبكة-أمر بالغ الأهمية في التطبيقات الشمسية السكنية والتجارية والمرافق حيث يتم توصيل النظام بشبكة الكهرباء العامة.

1.1 ما هو العاكس الشبكة؟

العاكس الشبكي هو جهاز إلكتروني يحول الكهرباء الحالية (DC) التي تنتجها الألواح الشمسية إلى كهرباء التيار المتناوب (AC) التي تتوافق مع الجهد وتواتر شبكة المرافق المحلية. هذا التحول ضروري لأن معظم المنازل والشركات تعمل على طاقة التيار المتردد ، وتوزع شبكة المرافق نفسها الكهرباء في هذا النموذج.

والأهم من ذلك ، تم تصميم محولات شبكات الشبكات للمزامنة بدقة مع الشكل الموجي الكهربائي للشبكة ، مما يتيح تدفق الطاقة السلس بين نظام الطاقة الشمسية وشبكة المرافق. يتيح ذلك لأصحاب المنازل والشركات استهلاك الطاقة الشمسية في الوقت الفعلي وفائض الكهرباء الفائض إلى الشبكة ، وغالبًا ما يكسبون الاعتمادات أو المدفوعات في المقابل.

1.2 لماذا يكون محولات الشبكة المهمة لأنظمة الطاقة الشمسية؟

العزفون الشبكات هي قلب أنظمة الطاقة الشمسية الحديثة المتصلة بشبكة المرافق. تكمن أهميتها في العديد من الوظائف الرئيسية:

تحويل الطاقة: يقومون بتحويل DC غير صالح للاستخدام من الألواح الشمسية إلى AC قابل للاستخدام للأجهزة المنزلية أو توزيع الشبكة.

كفاءة النظام: يستخدم محولات التغذية الحديثة تقنيات مثل تتبع نقاط الطاقة القصوى (MPPT) لضمان عمل الألواح الشمسية بأعلى كفاءة.

تكامل الشبكة: يضمن هذه العزف أن النظام الشمسي يتوافق مع معايير الشبكة للجهد والتردد والسلامة.

الحوافز المالية: من خلال برامج مثل Net Metering ، تتيح محولات الشبكات للمستخدمين إطعام الطاقة الزائدة في الشبكة وتعويض تكاليف الكهرباء ، مما يجعل اعتماد الطاقة الشمسية أكثر جاذبية من الناحية الاقتصادية.

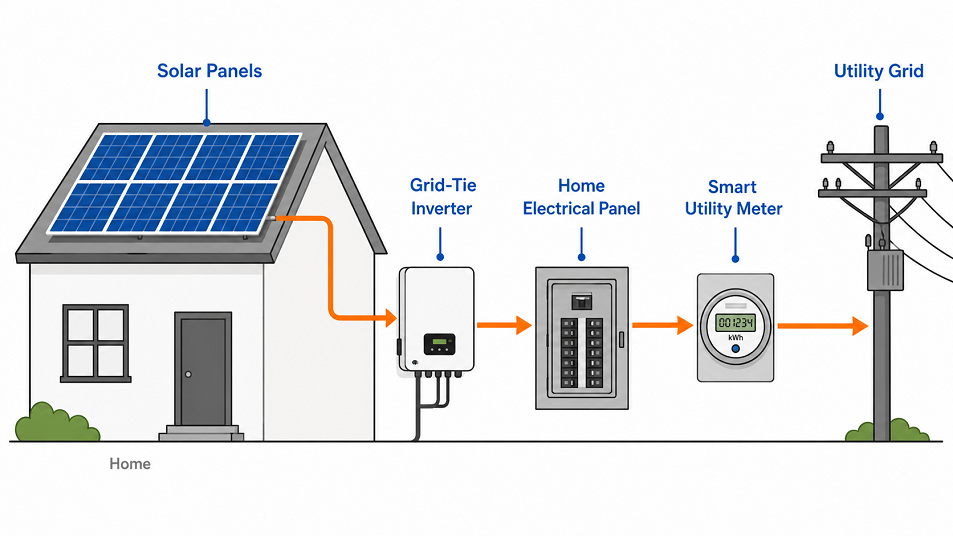

1.3 نظرة عامة موجزة على الأنظمة الشمسية على الشبكة

نظام شمسي على الشبكة أو الشبكة المرتبطة بالشبكة هو نظام متصل بشبكة الكهرباء العامة. تتكون هذه الأنظمة عادة من:

لوحات الطاقة الشمسية الكهروضوئية (PV) لالتقاط أشعة الشمس.

العاكس الشبكة توي لتحويل الكهرباء وإدارتها.

صافي متر لتتبع واردات الطاقة والصادرات بين المنزل والشبكة.

على عكس الأنظمة خارج الشبكة ، والتي تتطلب تخزين الطاقة (البطاريات) للعمل بشكل مستقل ، فإن الأنظمة المرتبطة بالشبكة تستمد من شبكة المرافق عندما يكون الإنتاج الشمسي منخفضًا وترسل الطاقة الزائدة إلى الشبكة عندما يتجاوز الإنتاج الاستهلاك. يضمن هذا التدفق المزدوج توافر الطاقة المستمر دون التعقيد الإضافي أو تكلفة تخزين البطارية.

تحظى الأنظمة المرتبطة بالشبكة بشعبية خاصة في المناطق الحضرية والضواحي التي يتمتع بها وصول موثوق للشبكة. عادة ما تكون أكثر بأسعار معقولة ، وتتطلب صيانة أقل ، ويمكن أن تقلل بشكل كبير من فواتير الكهرباء مع المساهمة في مستقبل طاقة أكثر خضرة.

2. كيف تعمل مائلات الشبكة

في قلب نظام الطاقة الشمسية المرتبطة بالشبكة ، يوجد العاكس-وهو جهاز ذكي أكثر من مجرد تحويل الكهرباء. إنه يضمن الأداء الأمثل ، وتكامل الشبكة السلس ، والسلامة لكل من المستخدم وشبكة الأداة المساعدة الأوسع. يوفر فهم كيفية عمل العزف على الشبكة نظرة ثاقبة على دورهم الحاسم في جعل الطاقة الشمسية عملية وفعالة.

2.1 DC إلى عملية تحويل التيار المتردد

تولد الألواح الشمسية الكهرباء في شكل تيار مباشر (DC) ، حيث تتدفق الإلكترونات في اتجاه واحد. ومع ذلك ، تعمل معظم الأجهزة الكهربائية وشبكة المرافق على التيار المتناوب (AC) ، حيث يعكس تدفق الكهرباء اتجاهًا بشكل دوري. تتمثل الوظيفة الأساسية لـ Grid-Tie Helverter في أداء هذا العاصمة إلى تحويل التيار المتردد.

تتضمن هذه العملية عدة مكونات داخلية:

مرحلة الإدخال التي تشير إلى إدخال التيار المستمر.

جسر العاكس الذي يغير المكونات الإلكترونية بسرعة لمحاكاة شكل موجة AC.

مرشح الإخراج لتنعيم الشكل الموجي ومطابقة الجهد والتردد للشبكة.

والنتيجة هي ناتج AC نظيف ومتوافق مع الشبكة يمكنه تشغيل المنزل أو الأعمال التجارية أو يتم تصديره إلى الشبكة العامة.

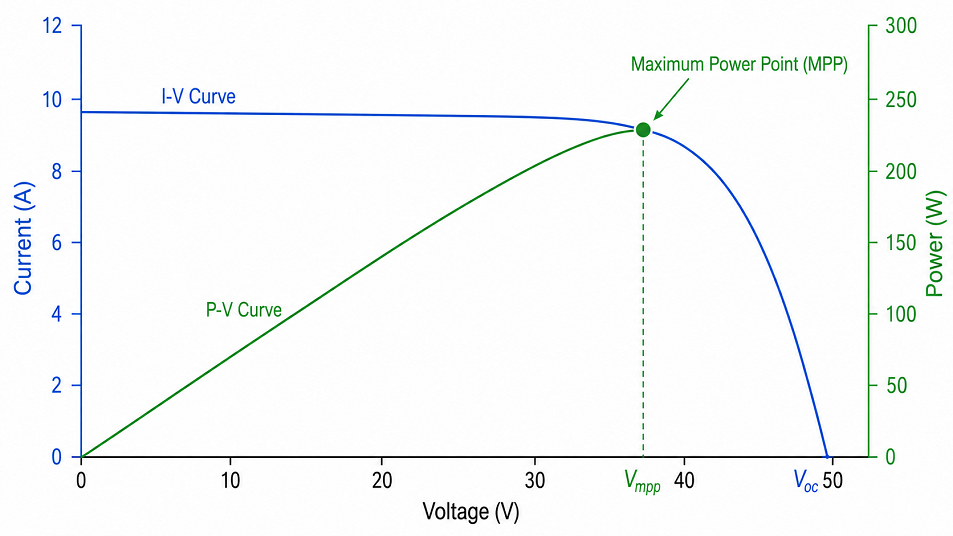

2.2 دور MPPT (أقصى تتبع نقاط الطاقة)

يتقلب إخراج اللوحة الشمسية على أساس أشعة الشمس ودرجة الحرارة والتظليل. لضمان أقصى قدر من استخراج الطاقة في جميع الأوقات ، يستخدم محولات شبكات الشبكة تقنية تسمى أقصى نقاط تتبع نقاط الطاقة (MPPT).

تقوم MPPT باستمرار بضبط نقطة التشغيل الكهربائية للألواح للعثور على "البقعة الحلوة" - الحد الأقصى لنقطة الطاقة - حيث يعطي مزيج الجهد والتيار أعلى القوة الكهربائية الممكنة. من خلال التتبع ديناميكيًا والتكيف مع هذه النقطة في الوقت الفعلي ، يزيد العاكس من الطاقة التي يتم حصادها من الشمس طوال اليوم.

تعتبر هذه الميزة مهمة بشكل خاص في الأنظمة التي لديها لوحات متعددة تعاني من ظروف مختلفة (مثل الاختلافات الجزئية للتظليل أو الاتجاه).

2.3 التزامن مع شبكة الطاقة

بالنسبة لنظام الطاقة الشمسية المرتبطة بالشبكة بأمان وفعالية ، يجب على العاكس مزامنة ناتجه مع جهد الشبكة وتواترها والمرحلة. يضمن هذا التزامن أن الطاقة المرسلة إلى الشبكة تتناغم تمامًا مع الكهرباء في الأداة ، مما يمنع التداخل أو الضرر.

تشمل وظائف التزامن المفتاح:

مطابقة الجهد: التأكد من أن إخراج AC العاكس يتطابق مع جهد الشبكة (عادة 120 فولت أو 240 فولت).

مطابقة التردد: مطابقة تردد الشبكة ، عادة 50 هرتز أو 60 هرتز حسب البلد.

محاذاة الطور: محاذاة توقيت موجة الجهد مع الشبكة لضمان تدفق الطاقة السلس.

في حالة انقطاع الشبكة ، يقوم العاكس بإغلاق ناتجه تلقائيًا لمنع "Islanding" ، وهي حالة خطيرة حيث يمكن للنظام مواصلة إطعام الكهرباء في شبكة غير تنشيطية. هذه ميزة أمان حاسمة تفرضها المعايير الكهربائية.

3. الميزات والمكونات الرئيسية

حديث العزفات الشمسية الشبكة ليست محولات الطاقة الفعالة فحسب-فهي بأجهزة ذكية واعية للسلامة وجاهزة للاتصالات. يعد فهم ميزاتهم الرئيسية ومكوناتها الداخلية أمرًا ضروريًا لاختيار العاكس الصحيح وضمان الأداء طويل الأجل.

3.1 كفاءة العاكس وأداء مقاييس الأداء

أحد العوامل الأكثر أهمية عند تقييم العاكس الشبكي هو كفاءته-النسبة المئوية لقوة التيار المستمر من الألواح الشمسية التي يتم تحويلها بنجاح إلى طاقة AC صالحة للاستخدام. تعمل معظم مائلات الشبكة عالية الجودة في كفاءات تتراوح بين 95 ٪ و 98 ٪.

تتضمن مقاييس الأداء الرئيسية:

ذروة كفاءة: أعلى كفاءة التحويل التي يمكن أن يحققها العاكس في ظل الظروف المثلى.

الكفاءة الأوروبية: متوسط ​​مرجح يفسر الظروف الشمسية المختلفة ، مما يعطي مقياس أداء أكثر واقعية.

كفاءة CEC: تستخدمها لجنة الطاقة في كاليفورنيا ؛ هذه طريقة موحدة أخرى لتقييم أداء العاكس عبر أحمال مختلفة.

الكفاءة الأعلى تعني أن أقل طاقة تضيع حيث أن الحرارة متاحة للاستخدام أو التصدير إلى الشبكة.

3.2 الجهد والتقييمات الحالية

يحتوي كل العاكس على جهد إدخال وإخراج محدد ونطاقات التيار يجب أن تتماشى مع صفيف اللوحة الشمسية وشبكة الأداة المساعدة. تشمل المواصفات الرئيسية:

نطاق جهد إدخال التيار المستمر: يجب أن يتطابق هذا مع الجهد المشترك لسلاسل الألواح الشمسية.

أقصى مدخلات الطاقة: القوة الإجمالية التي يمكن للعاكس التعامل معها بأمان.

جهد إخراج التيار المتردد: عادة 120 فولت/240 فولت للسكني أو 208V/480V للأنظمة التجارية.

الحد الأقصى لتيار الإخراج: يحدد مقدار التيار الذي يمكن أن يوفره العاكس للشبكة.

إن مطابقة التصنيفات الكهربائية للعاكس بشكل صحيح مع نظام الطاقة الشمسية الخاصة بك يضمن السلامة والأداء والامتثال للكود.

3.3 ميزات السلامة: حماية مضادة للجزر

تعد الحماية المضادة للآثار ميزة سلامة إلزامية في جميع محولات الشبكة. في حالة انقطاع التيار الكهربائي ، يجب على العاكس إيقاف إنتاجه على الفور لمنع التدفق إلى الشبكة. هذا أمر حيوي لسلامة عمال المرافق الذين قد يقومون بإصلاح الخطوط ويفترضون أنهم يتم إلغاء تنشيطهم.

وتشمل ميزات السلامة الشائعة الأخرى:

الكشف عن خطأ الأرض

الجهد الزائد وحماية التيار الزائد

مراقبة درجة الحرارة وإغلاقها

اكتشاف الصدع القوس

تضمن هذه الميزات أن النظام يعمل بأمان وبشكل موثوق في جميع الظروف.

3.4 واجهات الاتصال (على سبيل المثال ، Wi-Fi ، Ethernet)

غالبًا ما يتم تزويد محولات التغذية الحديثة بوحدات اتصال مدمجة أو اختيارية تتيح للمستخدمين مراقبة وإدارة أداء النظام في الوقت الفعلي.

تشمل الواجهات الشائعة:

Wi-Fi للمراقبة اللاسلكية عبر تطبيقات الأجهزة المحمولة أو لوحات معلومات الويب.

Ethernet للاتصالات السلكية المستقرة إلى الشبكات المنزلية.

RS485 أو Modbus للتكامل مع أنظمة مراقبة الطرف الثالث أو بناء أنظمة إدارة الطاقة.

تتيح هذه الأدوات مالكي النظام والمثبتات إلى:

تتبع إنتاج الطاقة يوميًا ، شهريًا ، وعمر.

تلقي تنبيهات الأداء والتشخيص.

مراقبة التأثير البيئي ، مثل مدخرات CO₂.

قد يدعم المحولات المتقدمة أيضًا تحديثات البرامج الثابتة عن بُعد والتكامل مع أنظمة تخزين المنزل أو الطاقة الذكية.

4. فوائد استخدام محولات الشبكة

توفر العزفون شبكات الشبكة أكثر من مجرد حل تقني لتحويل الطاقة الشمسية-فهي تفتح مجموعة من المزايا الاقتصادية والبيئية والعملية. هذه الفوائد تجعلها خيارًا ذكيًا لأصحاب المنازل والشركات والمؤسسات التي تتطلع إلى تسخير الطاقة الشمسية بكفاءة.

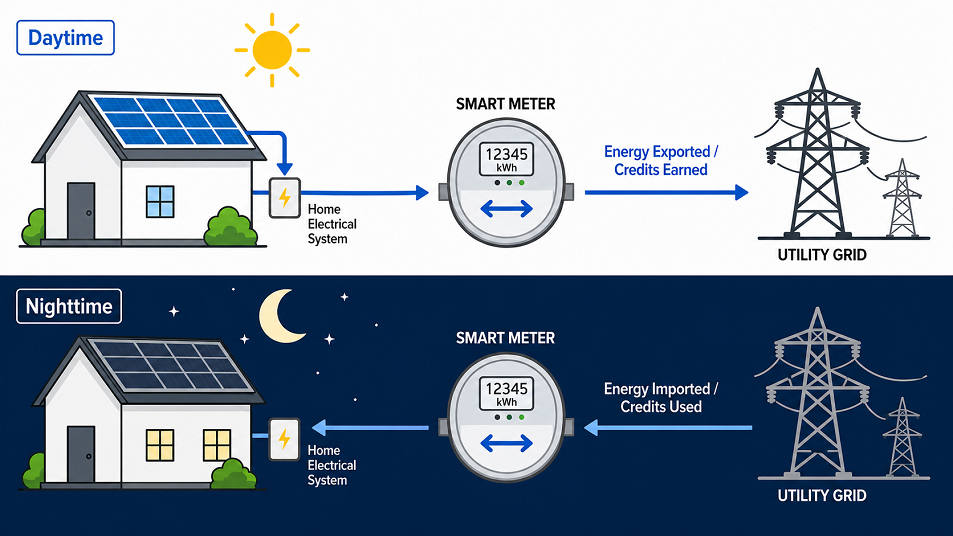

4.1 وفورات في التكاليف من خلال صافي القياس

واحدة من أهم الحوافز المالية لاستخدام أ العاكس الشمسي الشبكة هو قياس صافي. يسمح ترتيب الفواتير هذا لمالكي النظام الشمسي بتصدير الكهرباء الزائدة إلى شبكة المرافق وتلقي الاعتمادات على فاتورة الطاقة الخاصة بهم.

إليك كيف تعمل:

خلال النهار ، قد تنتج الألواح الشمسية لديك كهرباء أكثر مما يستهلكه منزلك.

يغذي العاكس الشبكة هذا الفائض من الطاقة مرة أخرى في شبكة الطاقة.

عداد الأداة المساعدة "يدور للخلف" ، واكتسبك ائتمانات للطاقة الزائدة.

في الليل أو خلال فترات أشعة الشمس المنخفضة ، يمكنك رسم الطاقة من الشبكة باستخدام تلك الاعتمادات.

يمكن أن يقلل هذا الإعداد بشكل كبير أو حتى يلغي فواتير الكهرباء ، مما يؤدي إلى عائد أسرع على الاستثمار لنظام الطاقة الشمسية.

4.2 تقليل بصمة الكربون

من خلال تمكين الطاقة الشمسية النظيفة لاستخدامها بدلاً من الكهرباء التي تم إنشاؤها في الوقود الأحفوري ، تساعد العزف على شبكات الشبكة بشكل كبير في تقليل انبعاثات غازات الدفيئة. كل كيلووات ساعة (كيلوواط) من الطاقة الشمسية المستخدمة:

يقلل الاعتماد على الفحم والغاز الطبيعي وغيرها من مصادر الطاقة الملوثة.

يقلل من بصمة الكربون من منزلك أو عملك.

يساهم في جهود التخفيف من تغير المناخ.

بالنسبة للأفراد والمؤسسات الواعية بيئياً ، يعد الاستثمار في شمسية مثبتة بالشبكة مع عاكس موثوق به وسيلة قوية لمواءمة استخدام الطاقة اليومية مع أهداف الاستدامة.

4.3 استقلال الطاقة

تمكن أنظمة شبكات الشبكة المستخدمين من توليد الكهرباء الخاصة بهم ، مما يقلل من الاعتماد على توليد الطاقة المركزية وتقلب أسعار المرافق. في حين أن هذه الأنظمة لا تزال تعتمد على الشبكة للعمل (خاصة في غياب تخزين الطاقة) ، فإنها:

السماح بالحكم الذاتي الجزئي عن طريق إنتاج الطاقة محليًا.

حماية من ارتفاع تكاليف الطاقة مع مرور الوقت.

زيادة المرونة عند إقرانها مع تخزين البطارية أو أنظمة العاكس الهجين.

يعد هذا المستوى من استقلال الطاقة ذا قيمة خاصة في المناطق ذات معدلات الكهرباء المرتفعة أو الحوافز لتوليد الطاقة الموزعة.

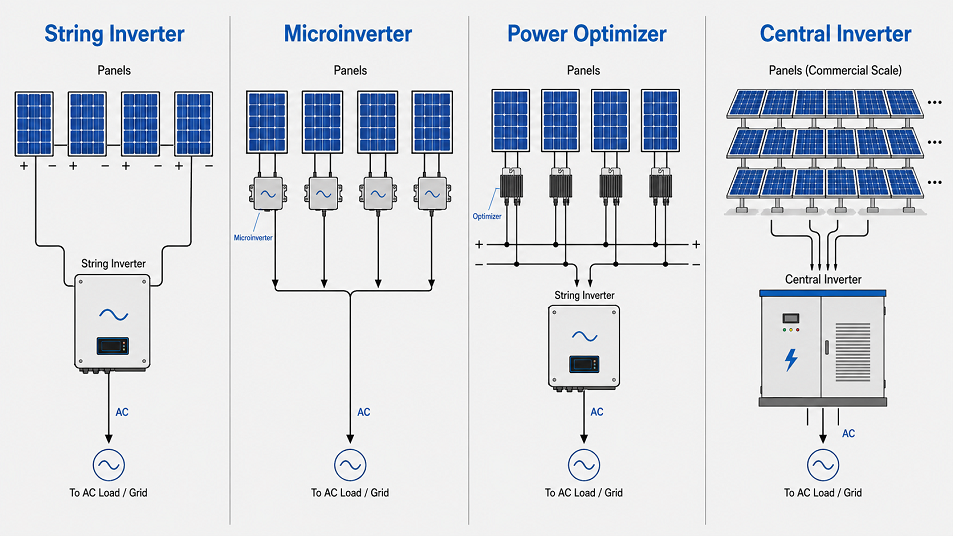

5. أنواع محولات الشبكة

تأتي العزفون الشبكيين في تصميمات مختلفة لاستيعاب أحجام مختلفة للأجهزة وتخطيطات وأهداف الأداء. كل نوع له مزاياه الخاصة ومناسبة لتطبيقات محددة. يمكن أن يساعد فهم هذه الخيارات في ضمان اختيار العاكس المناسب للتثبيت الشمسي.

5.1 مخالفات السلسلة

محولات السلسلة هي النوع الأكثر شيوعًا المستخدمة في الأنظمة التجارية السكنية والصغيرة. في هذا الإعداد ، يتم توصيل الألواح الشمسية المتعددة في سلسلة (تسمى "سلسلة") ، ويتم تغذية إخراج DC مجتمعة في عاكس واحد.

المزايا:

فعالة من حيث التكلفة وبسيطة للتثبيت.

مناسبة لأسطح المنازل مع اتجاه لوحة موحدة والحد الأدنى من التظليل.

القيود:

يمكن أن يتأثر أداء السلسلة بأكملها إذا كانت لوحة واحدة مظللة أو منخفض الأداء.

أقل مرونة في التركيبات مع تصاميم السقف المعقدة أو توجهات الألواح المختلطة.

5.2 microinverters

المكورات الدقيقة عبارة عن محولات صغيرة مثبتة مباشرة على الجزء الخلفي من كل لوحة شمسية فردية. بدلاً من تحويل الطاقة في موقع مركزي ، يكون لكل لوحة العاكس الخاص بها.

المزايا:

التحسين على مستوى اللوحة: التظليل أو الفشل على لوحة واحدة لا يؤثر على الآخرين.

مثالية لأسطح المنازل ذات الاتجاهات المتعددة أو التظليل الجزئي.

مراقبة على مستوى اللوحة المدمجة.

القيود:

ارتفاع تكلفة مقدمة مقارنة مع محولات السلسلة.

المزيد من المكونات تعني صيانة أكثر تعقيدًا قليلاً.

5.3 محسنات الطاقة

مُحسّنات الطاقة هي حل هجين. مثل Microinverters ، يتم تثبيتها على مستوى اللوحة ، ولكن بدلاً من تحويل DC إلى AC ، فإنها تشرح وتؤدي إلى تحسين طاقة التيار المستمر قبل إرسالها إلى عاكس سلسلة مركزية.

المزايا:

تحسين الأداء من خلال MPPT في كل لوحة.

يجمع بين فوائد الصغرى مع كفاءة التكلفة لمحولات السلسلة.

مفيد في الظروف المظللة جزئيا.

القيود:

يتطلب العاكس متوافق (عادة من نفس الشركة المصنعة).

الأسلاك والتركيب أكثر تعقيدًا قليلاً.

5.4 العزف المركزي

المحولات المركزية عبارة عن إصدارات واسعة النطاق من محولات السلسلة ، وتستخدم بشكل أساسي في المنشآت الشمسية التجارية أو على نطاق المنفعة. يقومون بتجميع القوة من سلاسل العديد من الألواح إلى وحدة مركزية واحدة.

المزايا:

كفاءة وفعالة من حيث التكلفة للأنظمة الكبيرة.

سعة عالية (يمكن أن تتعامل مع مئات الكيلووات أو حتى ميجاوات).

القيود:

غير مناسب للتركيبات السكنية أو الصغيرة.

مرونة محدودة لتحسين مستوى اللوحة أو مراقبة الأداء.

6. اختيار العاكس الشبكة اليمنى

اختيار ما المناسب العاكس الشبكة هي خطوة حاسمة في تصميم نظام طاقة شمسية فعال وموثوق. لا يضمن العاكس الصحيح الأداء الأمثل فحسب ، بل يؤثر أيضًا على التوفير طويل الأجل وعمر النظام وسهولة الصيانة. فيما يلي بعض العوامل المهمة التي يجب مراعاتها عند اختيارك.

6.1 عوامل يجب مراعاتها: حجم النظام والموقع واحتياجات الطاقة

حجم النظام: يجب أن تتطابق سعة العاكس مع إجمالي ناتج الطاقة لألواح الطاقة الشمسية. بالنسبة للأنظمة السكنية الأصغر ، قد تكون محولات الأوتار أو الصغرى مثالية ، في حين أن المشاريع التجارية الكبيرة قد تتطلب محولات مركزية.

ظروف الموقع والموقع: اتجاه السقف ، التظليل ، والمناخ يؤثر على اختيار العاكس. تعمل المحولات الدقيقة أو محسّلات الطاقة بشكل أفضل للأسطح ذات التظليل أو التوجهات المتعددة ، في حين أن محولات السلسلة تتناسب مع منشآت موحدة وغير مخصصة.

أنماط استهلاك الطاقة: تحليل استخدام الطاقة النموذجي والطلب الذروة. هذا يساعد في تغيير حجم العاكس بشكل صحيح وزيادة استخدام الطاقة الشمسية.

6.2 تقييم مواصفات العاكس

الكفاءة: ابحث عن العزف ذي الذروة العالية والكفاءة المرجحة (أعلى من 95 ٪ مثالية).

الجهد والتصنيفات الحالية: تأكد من محاذاة نطاق الجهد الإدخال في العاكس مع تكوين اللوحة الخاص بك ويطابق الإخراج معايير جهد الشبكة المحلية.

شهادات السلامة: تحقق من الامتثال لمعايير الصناعة مثل UL 1741 و IEEE 1547 ، مما يضمن السلامة وتوافق الشبكة.

ميزات المراقبة: اختر المحولات مع إمكانات اتصال متكاملة لتتبع الأداء في الوقت الفعلي واستكشاف الأخطاء وإصلاحها.

6.3 سمعة وضمان العلامة التجارية

سمعة الشركة المصنعة: اختر العزف من العلامات التجارية الراسخة المعروفة بالموثوقية والدعم.

الضمان: يوفر الضمان الأطول (عادة من 10 إلى 15 عامًا) راحة البال ويشير إلى الثقة في متانة المنتج.

دعم العملاء: النظر في توفر الدعم الفني وسهولة الحصول على قطع الغيار أو الخدمة.

7. التثبيت والصيانة

يعد التثبيت المناسب والصيانة المستمرة ضرورية لزيادة أداء وعمر العمر شبكات العزف الشمسي . سواء اخترت توظيف محترفين أو محاولة تثبيت DIY ، فإن فهم الجوانب الرئيسية المعنية يساعد على ضمان السلامة والامتثال وموثوقية النظام.

7.1 التثبيت المهني مقابل DIY

التثبيت المهني: يوصي معظم الخبراء بشدة بتثبيت العاكس على شبكة الشبكة بواسطة كهربائيين مرخصين أو مثبتات شمسية معتمدين. ضمانات التثبيت المهنية:

الامتثال للرموز الكهربائية المحلية ومعايير السلامة.

الأسلاك المناسبة والتأريض لمنع المخاطر.

تصحيح تكوين العاكس والمزامنة مع الشبكة.

المساعدة في التصاريح والتفتيش.

تثبيت DIY: في حين أن بعض المحولات تأتي مع أدلة سهلة الاستخدام ، فإن تثبيت عاكس الشبكة بنفسك يحمل مخاطر كبيرة ، بما في ذلك:

إمكانية التثبيت غير السليم يؤدي إلى فشل النظام أو مخاطر السلامة.

ضمانات الشركة المصنعة الفراغ.

عدم الامتثال للفائدة واللوائح المحلية.

من أجل السلامة والأداء ، ينصح بالتركيب المهني.

7.2 مهام الصيانة العادية

تتطلب مائلات الشبكة التي تتطلب الحد الأدنى من الصيانة مقارنة بمكونات نظام الطاقة الشمسية الأخرى ، لكن الشيكات العادية تساعد على منع المشكلات وتوسيع عمر النظام:

التفتيش البصري: تحقق من الأضرار الجسدية أو التآكل أو الحطام حول العاكس.

التنظيف: حافظ على العاكس والمنطقة المحيطة خالية من تراكم الغبار والرطوبة.

تحديثات البرامج الثابتة: تأكد من أن البرامج الثابتة العاكس محدث للأداء الأمثل والأمان.

المراقبة: مراجعة أداء النظام بانتظام من خلال مراقبة البرامج أو التطبيقات للكشف عن الحالات الشاذة في وقت مبكر.

التهوية: تأكد من أن نظام التبريد في العاكس (المشجعين أو أحواض الحرارة) يعمل بشكل جيد لمنع ارتفاع درجة الحرارة.

7.3 استكشاف الأخطاء وإصلاحها المشكلات المشتركة

على الرغم من أن مائلات الشبكة موثوقة بشكل عام ، إلا أن بعض المشكلات الشائعة قد تنشأ:

العاكس الذي لا يبدأ أو يغلق: يمكن أن يشير إلى مشكلات الشبكة أو الأسلاك المعيبة أو إيقاف التشغيل السلامة الناتجة عن الحماية المضادة للجزر.

رموز الخطأ أو التنبيهات: توفر معظم المحولات الحديثة رموز تشخيصية تساعد على تحديد مشاكل مثل الجهد الزائد أو أخطاء الاتصال أو أخطاء درجة الحرارة.

انخفاض الإخراج: قد ينتج عن التظليل أو الألواح القذرة أو عطل العاكس.

فشل الاتصال: قد تنخفض اتصالات Wi-Fi أو Ethernet أحيانًا ، مما يؤثر على المراقبة عن بُعد.

8. مائلات الشبكة للأنظمة الشمسية السكنية

المنشآت الشمسية السكنية هي من بين التطبيقات الأكثر شيوعا لمزولات الشبكة. تمكن هذه المحولات أصحاب المنازل من تسخير الطاقة الشمسية بكفاءة مع البقاء متصلين بشبكة المرافق ، مما يوفر كل من وفورات في التكاليف وفوائد بيئية.

8.1 إعداد النظام النموذجي

يشمل نظام شمسي شبكات سكني نموذجي:

الألواح الشمسية مثبتة على السطح أو خاصية لالتقاط أشعة الشمس.

محولات السلسلة أو microinverters أو محسنات الطاقة لتحويل وإدارة الكهرباء.

صافي متر لقياس الكهرباء المرسلة إلى الشبكة واتركتها.

اللوحة الكهربائية حيث يتغذى إخراج AC العاكس في النظام الكهربائي للمنزل.

يتيح هذا الإعداد لأصحاب المنازل استخدام الطاقة الشمسية مباشرة عند توفرها والاستخلاص من الشبكة عند الضرورة ، والحفاظ على إمدادات طاقة مستمرة وموثوقة.

8.2 تحجيم العاكس للاستخدام المنزلي

يعد حجم العاكس المناسب أمرًا ضروريًا لزيادة الكفاءة ومنع مشكلات النظام:

تتطابق مع سعة العاكس إلى حجم الصفيف الشمسي: عادةً ما يكون الناتج المقنن للعاكس قريب من إجمالي القوة الكهربائية للألواح الشمسية ، وغالبًا ما يكون أقل من ذلك قليلاً (حوالي 80 إلى 125 ٪) لتحسين التكلفة والكفاءة.

ضع في اعتبارك التوسع المستقبلي: إذا كنت تخطط لإضافة المزيد من اللوحات لاحقًا ، فاختر العاكس الذي يمكنه التعامل مع السعة المتزايدة أو تثبيت محولات متعددة.

حساب أنماط استخدام الطاقة المنزلية: فهم متى وكم الكهرباء التي تستخدمها تساعد في اختيار العاكس الذي يمكن أن يفي بمتطلبات الذروة دون تحجيم.

8.3 أمثلة في العالم الحقيقي ودراسات الحالة

نجح العديد من مالكي المنازل في تقليل فواتير الكهرباء الخاصة بهم وآثار أقدام الكربون عن طريق تثبيت أنظمة شمسية مرتبطة بالشبكة:

مثال 1: قامت عائلة في كاليفورنيا بتركيب نظام شمسي 6 كيلو وات مع الدعاة الدقيقة. لقد عانوا من انخفاض بنسبة 70 ٪ في تكاليف الكهرباء الشهرية واستفادوا من صافي الاعتمادات القياس.

مثال 2: في فلوريدا ، يستخدم مالك المنزل العاكسات المقترنة بمحسّلات الطاقة للتغلب على التظليل الجزئي من الأشجار ، مما يؤدي إلى عائد طاقة أعلى بنسبة 15 ٪ مقارنةً بالإعدادات التقليدية للسلسلة فقط.

9. مائلات الشبكة للأنظمة الشمسية التجارية

غالبًا ما تتضمن المنشآت الشمسية التجارية أنظمة أكبر وأكثر تعقيدًا مقارنة بالإعدادات السكنية. تحتاج مائلات الشبكات المستخدمة في هذه البيئات إلى التعامل مع قدرات الطاقة الأعلى ، وتقديم المراقبة المتقدمة ، ودعم قابلية التوسع لتلبية متطلبات الطاقة المتزايدة.

9.1 خيارات التوسع والعاكس

يمكن أن تتراوح الأنظمة التجارية من عشرات إلى آلاف الكيلووات ، والتي تتطلب محولات قابلة للتطوير وقابلة للتكيف:

يتم استخدام العاكسات المركزية بشكل شائع للمشاريع التجارية واسعة النطاق بسبب قدرتها على إدارة صفائف شاسعة من الألواح الشمسية بكفاءة.

قد تكون محولات السلسلة ذات التصنيفات ذات السعة الأعلى مناسبة للأسطح أو المرافق التجارية متوسطة الحجم.

يمكن تطبيق Microinverters ومحسّنات الطاقة على المنشآت التجارية مع تخطيطات السقف المعقدة أو تحديات التظليل ، مما يوفر تحسينًا على مستوى اللوحة ومراقبة.

تسمح حلول العاكس القابلة للتطوير للشركات بتوسيع قدرتها على الطاقة الشمسية مع مرور الوقت دون إصلاح المعدات الرئيسية.

9.2 المراقبة والإدارة

تعد المراقبة والإدارة الفعالة أمرًا بالغ الأهمية في الأنظمة الشمسية التجارية لضمان أداء ثابت وزيادة العائد على الاستثمار:

توفر منصات المراقبة المتقدمة بيانات في الوقت الفعلي عن إنتاج الطاقة وصحة النظام والكشف عن الأخطاء.

تتيح الإدارة عن بُعد مديري المنشآت ومقدمي خدمات الطاقة الشمسية تحديد المشكلات وحلها بسرعة.

يتيح التكامل مع أنظمة إدارة الطاقة (EMS) تحسين استخدام الطاقة عبر المنشأة التجارية بأكملها.

تساعد هذه القدرات في الحفاظ على الكفاءة التشغيلية ، وتقليل وقت التوقف ، ودعم أهداف الاستدامة.

9.3 حوافز شمسية تجارية

تقدم العديد من الحكومات والمرافق حوافز محددة للمشاريع الشمسية التجارية ، بما في ذلك:

الاعتمادات الضريبية والحسومات التي تقلل من التكاليف المقدمة.

الحوافز القائمة على الأداء (PBIs) مكافأة إنتاج الطاقة.

فوائد الاستهلاك المتسارعة لتحسين العوائد المالية.

10. معايير السلامة واللوائح

العزفات الشمسية الشبكة يجب أن تمتثل لمعايير ولوائح السلامة الصارمة لضمان عملها بأمان وموثوقية ، سواء بالنسبة للمستخدمين أو العاملين في المرافق. يعد الالتزام بهذه الإرشادات ضروريًا للامتثال القانوني وصلاحية الضمان وأداء النظام العام.

10.1 UL 1741 الامتثال

UL 1741 هو معيار أمان معترف به على نطاق واسع في أمريكا الشمالية للمحولات والمحولات ووحدات التحكم المستخدمة في أنظمة الطاقة الموزعة. تضمن هذه الشهادة:

يمكن للعاكس أن ينفصل بأمان عن الشبكة أثناء انقطاع التيار الكهربائي (الحماية المضادة للآثار).

المكونات الكهربائية محمية من مخاطر مثل الجهد الزائد ، والتيار الزائد ، والدوائر القصيرة.

يلتقي الجهاز باختبار صارم للسلامة الكهربائية والميكانيكية والحرارية.

يجب على مصنعي العاكس الحصول على شهادة UL 1741 لمنتجاتها ليتم قبولها من قبل معظم المرافق وللأهلية في برامج الحوافز.

10.2 معايير IEEE 1547

يحدد معيار IEEE 1547 المتطلبات الفنية لربط موارد الطاقة الموزعة (مثل العزف الشمسي) مع الشبكة الكهربائية. تشمل الجوانب الرئيسية:

تنظيم الجهد: يجب أن يحافظ العزف على مستويات الجهد المستقر على الشبكة.

التحكم في التردد: التأكد من أن العزولات يستجيب بشكل مناسب لتغيرات تردد الشبكة.

الكشف المضاد للجريدة: التوقف بسرعة عن تصدير الطاقة أثناء اضطرابات الشبكة.

بروتوكولات الاتصال: من أجل التشغيل البيني مع أنظمة إدارة شبكة المنفعة.

يضمن الامتثال لـ IEEE 1547 أن يعمل العاكس بشكل متناغم ضمن البنية التحتية لشبكة الطاقة الأكبر.

10.3 الرموز الكهربائية المحلية

بالإضافة إلى المعايير الوطنية والدولية ، يجب أن يمتثل محولات الشبكات للرموز واللوائح الكهربائية المحلية ، والتي يمكن أن تختلف حسب البلد أو الدولة أو البلدية. غالبًا ما تملي هذه الرموز:

ممارسات التثبيت وطرق الأسلاك.

إجراءات السماح والتفتيش.

متطلبات التوصيل البيني المنفعة.

يساعد العمل مع محترفين مرخصين على دراية بالرموز المحلية في ضمان تركيب شمسي آمن وقانوني.

11. الخلاصة

تعتبر العزف الشمسي الشبكي تقنية حجر الزاوية في الانتقال نحو الطاقة النظيفة والمستدامة. وهي تتيح التحويل الفعال للطاقة الشمسية إلى الكهرباء القابلة للاستخدام ، وتزامن بسلاسة مع شبكة المرافق ، وإلغاء تأمين الفوائد المالية والبيئية لكل من المستخدمين السكنيين والتجاريين.

من خلال فهم الأنواع المختلفة من المحولات والميزات الرئيسية والاعتبارات الحرجة للاختيار والتركيب ، يمكن لأصحاب النظام الشمسي زيادة استثماراتهم والمساهمة بشكل مفيد في تقليل انبعاثات الكربون. يضمن الامتثال لمعايير السلامة والبقاء على اطلاع على التقنيات الناشئة حلولًا شمسية موثوقة ومستقبلية.

في المستقبل ، يعد التقدم في كفاءة العاكس ، وتكامل الشبكة الذكية ، وتوافق تخزين الطاقة في جعل محولات شبكات أكثر تنوعًا وقوة. مع استمرار نمو الطاقة المتجددة ، ستبقى هذه العاكسات مكونات أساسية في بناء مستقبل طاقة نظيف مرن.

سواء كنت مالك منزل أو صاحب عمل أو محترف في الطاقة الشمسية ، تحتضن العاكس الشبكة التكنولوجيا خطوة حيوية نحو استقلال الطاقة والإشراف البيئي.
