شرح خلايا 314Ah: كيف تصل سلسلة Deye GE-F إلى أكثر من 8000 دورة

وصول الخلايا ذات السعة العالية 314 أمبير: كيف تحقق سلسلة Deye GE-F عمر 8000 دورة

تميل أرقام دورة الحياة الموجودة على ورقة بيانات البطارية إلى التشويش معًا بعد فترة - 6000، 8000، 10000، جميعها تقع في نفس الحي تقريبًا "لفترة كافية". نادرًا ما تكون الكيمياء نفسها هي ما يفصل بينهما. لقد كان فوسفات حديد الليثيوم هو كيمياء C&I الافتراضية لسنوات. والفرق هو بنية الخلية: كم عدد الخلايا الموجودة في حزمة، ومقدار التيار الذي تحمله كل خلية، ومدى انتشار الحرارة بالتساوي عبرها. هذه هي القصة وراء خلية 314 آه التي تعمل على تشغيل Deye حلول C&I ESS على نطاق صغير ، ولهذا السبب تم تصنيف سلسلة خزانات البطاريات الخارجية GE-F128/F240/F256 بـ 8000 دورة عند 0.5 درجة مئوية و25 درجة مئوية إلى 70% في نهاية العمر الافتراضي.

من 100 أمبير إلى 314 أمبير: خلايا أقل ونقاط فشل أقل

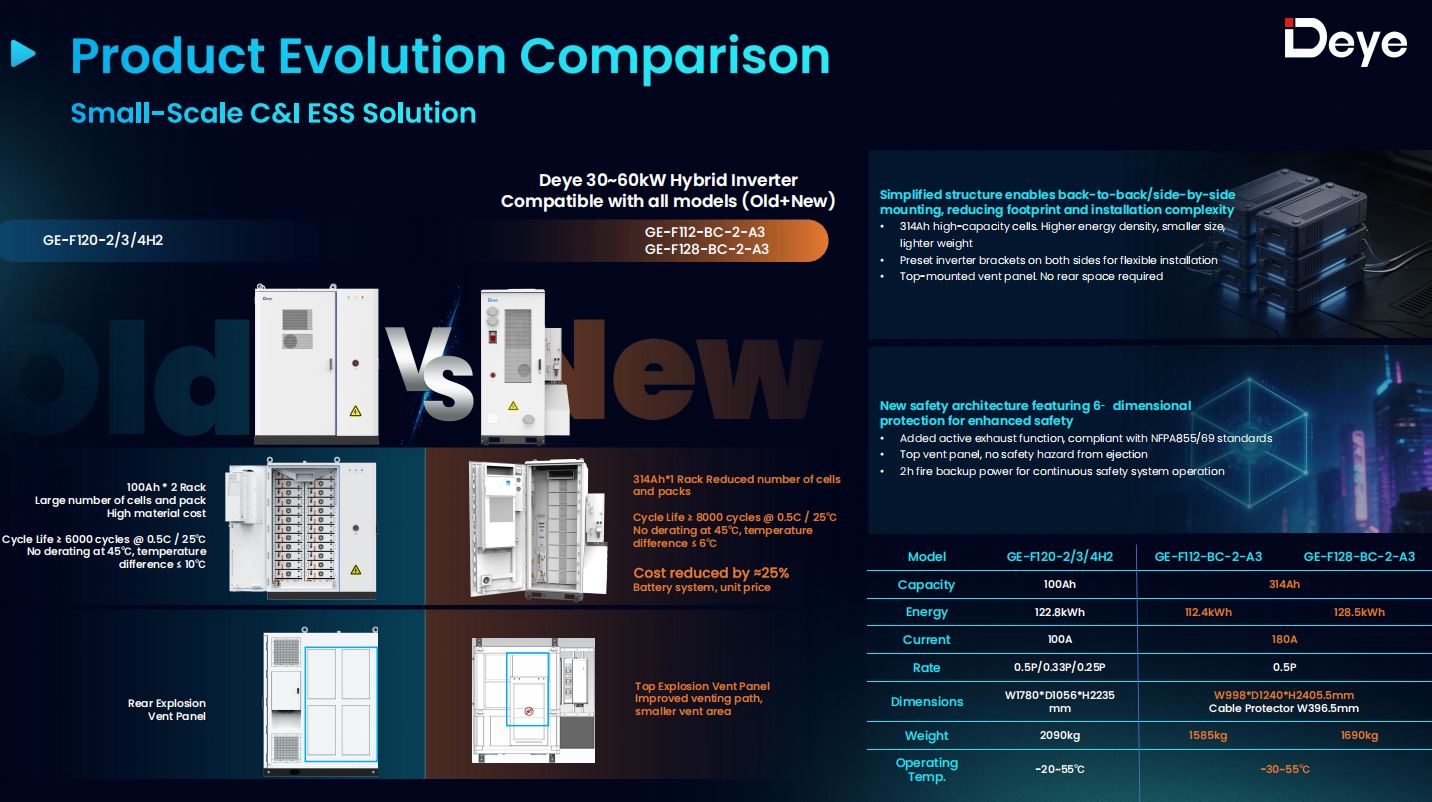

قامت خزانة الجيل السابق من Deye، GE-F120-2/3/4H2، ببناء عبوتها من خلايا 100 أمبير مرتبة على رفين عميقين. إن الوصول إلى رقم طاقة قابل للاستخدام يعني تكديس عدد كبير من الخلايا الأصغر حجمًا، مما يضاعف عدد التوصيلات المتسلسلة/المتوازية، ومفاصل القضبان، واللحامات داخل العبوة - كل واحدة منها تمثل نقطة مقاومة محتملة، وكل نقطة مقاومة تولد الحرارة تحت الحمل.

تقوم سلسلة GE-F بدمج ذلك في خلية واحدة بقدرة 314 أمبير لكل موضع، ويتم توصيل 1P16S بوحدة 51.2 فولت، 16.08 كيلو وات في الساعة. تحتاج خزانة GE-F128 إلى 8 وحدات فقط من هذه الوحدات لتصل إلى 128.5 كيلووات في الساعة؛ يحتاج GE-F256 إلى 16 للوصول إلى 257.23 كيلووات في الساعة. يعني عدد أقل من الخلايا الأكبر حجمًا وجود حزام داخلي أبسط، وعدد أقل من المفاصل التي قد تفشل خلال فترة ضمان مدتها 10 سنوات، و- نظرًا لأن تكاليف التصنيع والتجميع تتزايد مع عدد الأجزاء أكثر من السعة الخام - فإن سعر الوحدة أقل بنسبة 25% تقريبًا على منصة GE-F128 وأقل بنسبة 15% تقريبًا على منصة GE-F240/256 مقارنة بالتصميم الأقدم.

ماذا تعني عبارة "8000 دورة" في الواقع؟

التقييم ليس رقمًا تسويقيًا مستديرًا — فهو يأتي مع شروط اختبار محددة: معدل شحن/تفريغ 0.5 درجة مئوية، درجة حرارة محيطة تبلغ 25 درجة مئوية، قدرة ركوب الدراجة حتى 70% في نهاية العمر . هذه هي الطريقة القياسية الصناعية لتحديد عمر الدورة، وهي قابلة للمقارنة مباشرة مع تصنيف خلية الجيل السابق البالغ 6000 دورة تحت نفس ظروف 0.5 درجة مئوية/25 درجة مئوية. تشير الزيادة بنسبة 33% في الدورات المقدرة بنفس معدل التفريغ، من خلية ذات سعة ثلاثة أضعاف تقريبًا لكل وحدة، إلى تصميم داخلي مختلف حقًا بدلاً من معيار اختبار أكثر مرونة.

من الناحية العملية، في دورة كاملة واحدة يوميًا، تعمل 8000 دورة لمدة 21-22 عامًا تقريبًا قبل أن تتحلل العبوة إلى 70% من سعتها الأصلية - وهو ما يتجاوز فترة ضمان الخزانة البالغة 10 سنوات، ومساحة كافية لدرجة أن معظم مشغلي C&I سوف يتقاعدون أو يعيدون تشغيل الموقع لأسباب أخرى غير تدهور البطارية.

التصميم الحراري وراء التقييم

تنهار ادعاءات دورة الحياة بسرعة إذا كانت العبوة ساخنة أو غير متساوية، نظرًا لأن درجة حرارة الخلية غير المتساوية هي إحدى أسرع الطرق لتسريع تدهور الخلايا الأكثر سخونة في المكدس. هذا هو المكان الذي تقوم فيه بنية التبريد لسلسلة GE-F بالعمل الحقيقي وراء رقم دورة الحياة.

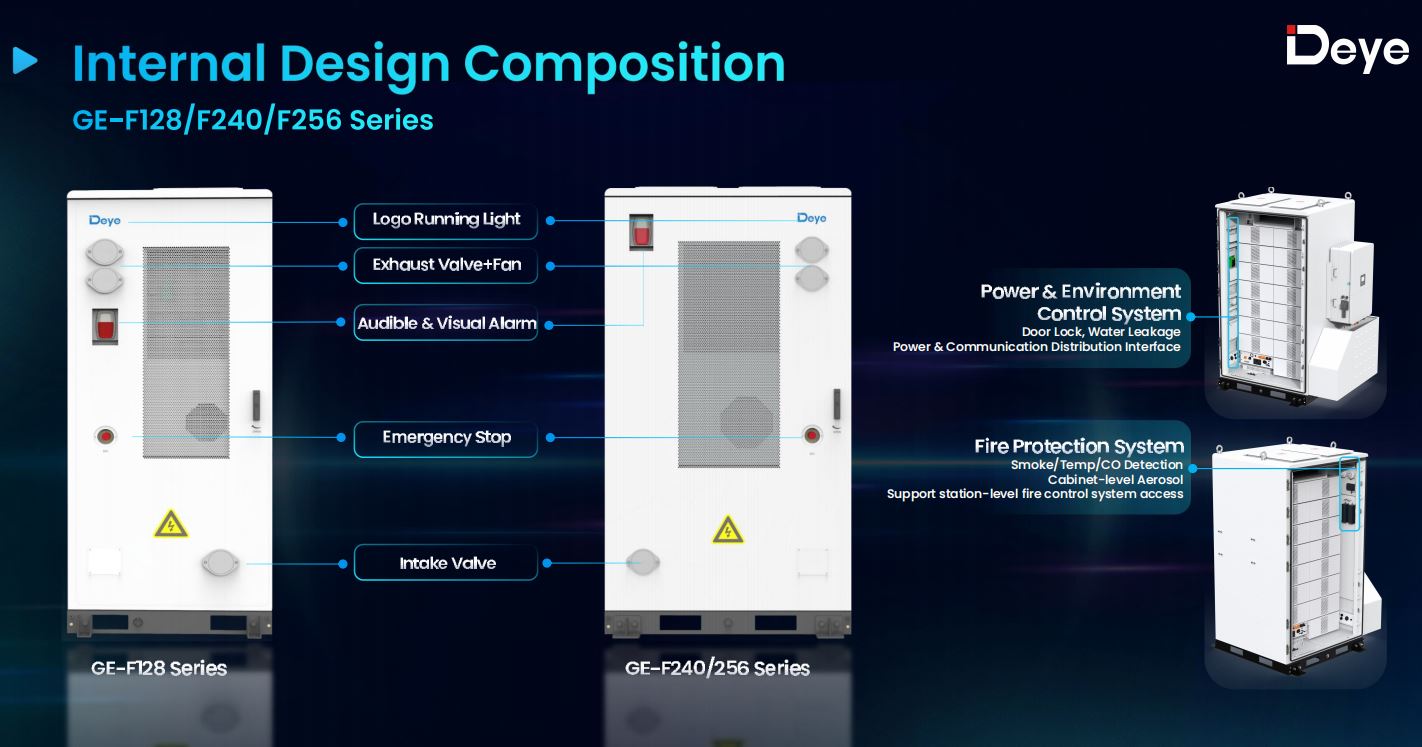

تستخدم كل خزانة قناة تكييف هواء ثلاثية المستويات - خلية ووحدة وحزمة - تحاكي الدقة، يتم تشغيلها بواسطة مكيف هواء بقدرة 3 كيلووات على GE-F128 ووحدة بقدرة 5 كيلووات على GE-F240/256. والنتيجة هي أقصى اختلاف في درجة الحرارة من خلية إلى أخرى قدره 6 درجات مئوية ، بانخفاض عن 10 درجات مئوية في الجيل السابق، مع عدم خفض الخرج حتى 45 درجة مئوية في البيئة المحيطة. ويعني الانتشار الحراري الأكثر إحكامًا أن كل خلية في العبوة تتقدم في السن بمعدل أقرب إلى نفس المعدل، بدلاً من حفنة من النقاط الساخنة التي تتآكل مبكرًا وتؤدي إلى انخفاض السعة الإجمالية القابلة للاستخدام في العبوة قبل فترة طويلة من اقتراب بقية الخلايا من نهاية عمرها الافتراضي.

180 أمبير مستمر، 285 أمبير الذروة — بدون خفض إضافي

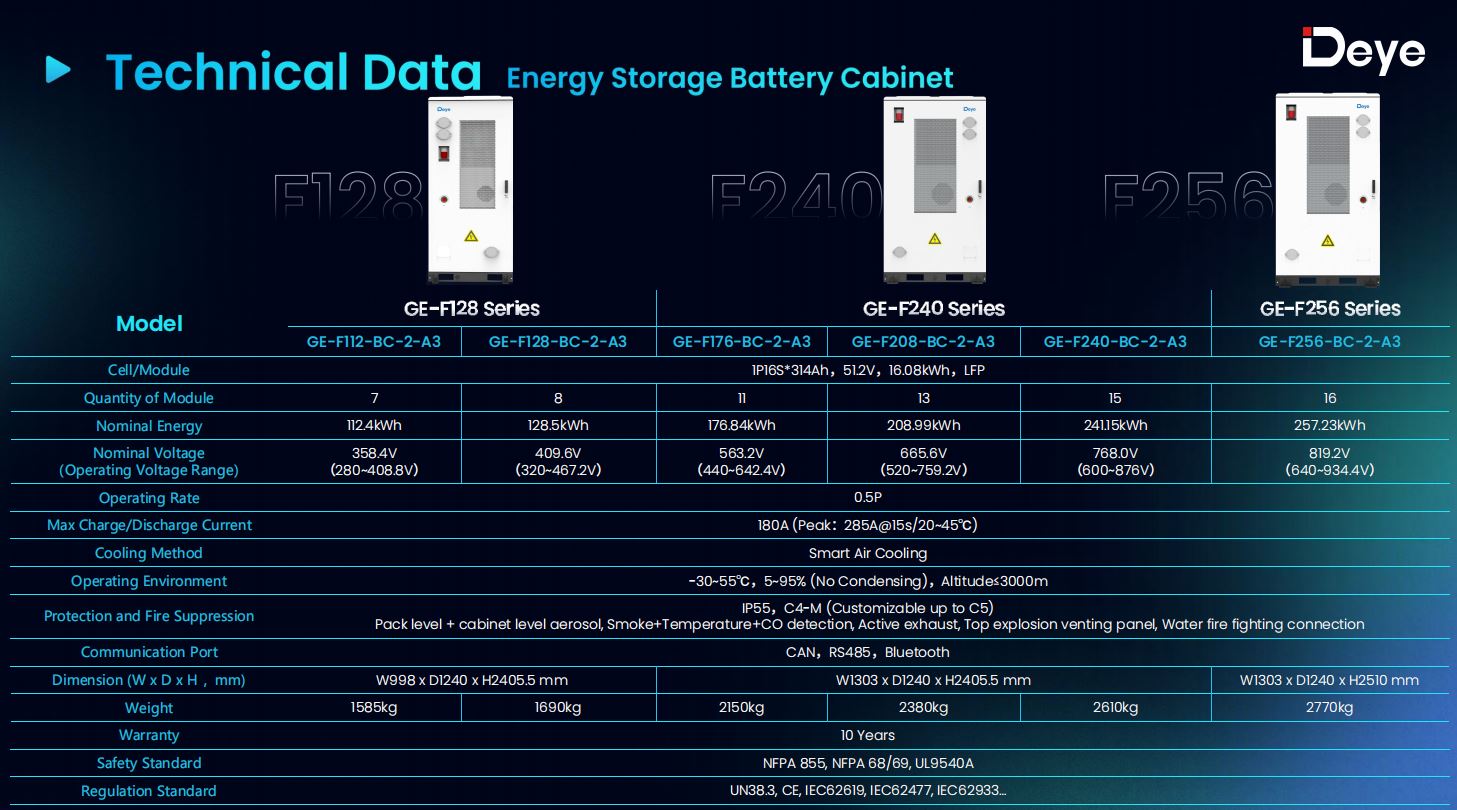

كما ترفع الخلايا الأكبر حجمًا سقف مقدار التيار الذي يمكن أن تتحمله الحزمة دون الضغط على الخلايا الفردية بشكل غير متناسب. تشترك كل خزانة في سلسلة GE-F — بدءًا من GE-F112 بقدرة 112.4 كيلووات في الساعة وحتى GE-F256 بقدرة 257.23 كيلووات في الساعة — في نفس المظروف الحالي: 180 أمبير مستمر، 285 أمبير الذروة لمدة 15 ثانية عند 20-45 درجة مئوية بمعدل تشغيل 0.5P. هذا الاتساق مهم لتصميم النظام، لأنه يعني أن نفس افتراضات الشحن/التفريغ تنطبق سواء كان المشروع يبدأ بخزانة GE-F128 واحدة أو يصل إلى مجموعة GE-F256 متعددة الخزانات.

للمقارنة، فإن الخزانات المنافسة المبردة بالهواء المبنية على خلايا منخفضة السعة (عادةً 280 أمبير) تصل عادةً إلى ما يقرب من 130-140 أمبير، مع انتشار أوسع لدرجة حرارة الخلية وعتبات أقل لعدم الانحراف عند حوالي 40 درجة مئوية. تصبح الفجوة ملموسة على السطح الساخن أو رصيف التحميل في منتصف فترة ما بعد الظهيرة في الصيف - يحتفظ أحد الأنظمة بالإنتاج الكامل، بينما يقوم الآخر بالاختناق بهدوء.

خلية واحدة وستة تكوينات للخزانة

نظرًا لأن كل خزانة GE-F مبنية من نفس وحدة 16.08 كيلووات في الساعة، فإن تصنيف 8000 دورة ينطبق بشكل موحد عبر المجموعة بأكملها بدلاً من أن يكون رقمًا رئيسيًا لوحدة SKU رئيسية واحدة:

• ال خزانة بطارية خارجية GE-F112/128 — 112.4 كيلووات في الساعة و128.5 كيلووات في الساعة، مبنية من 7 أو 8 وحدات

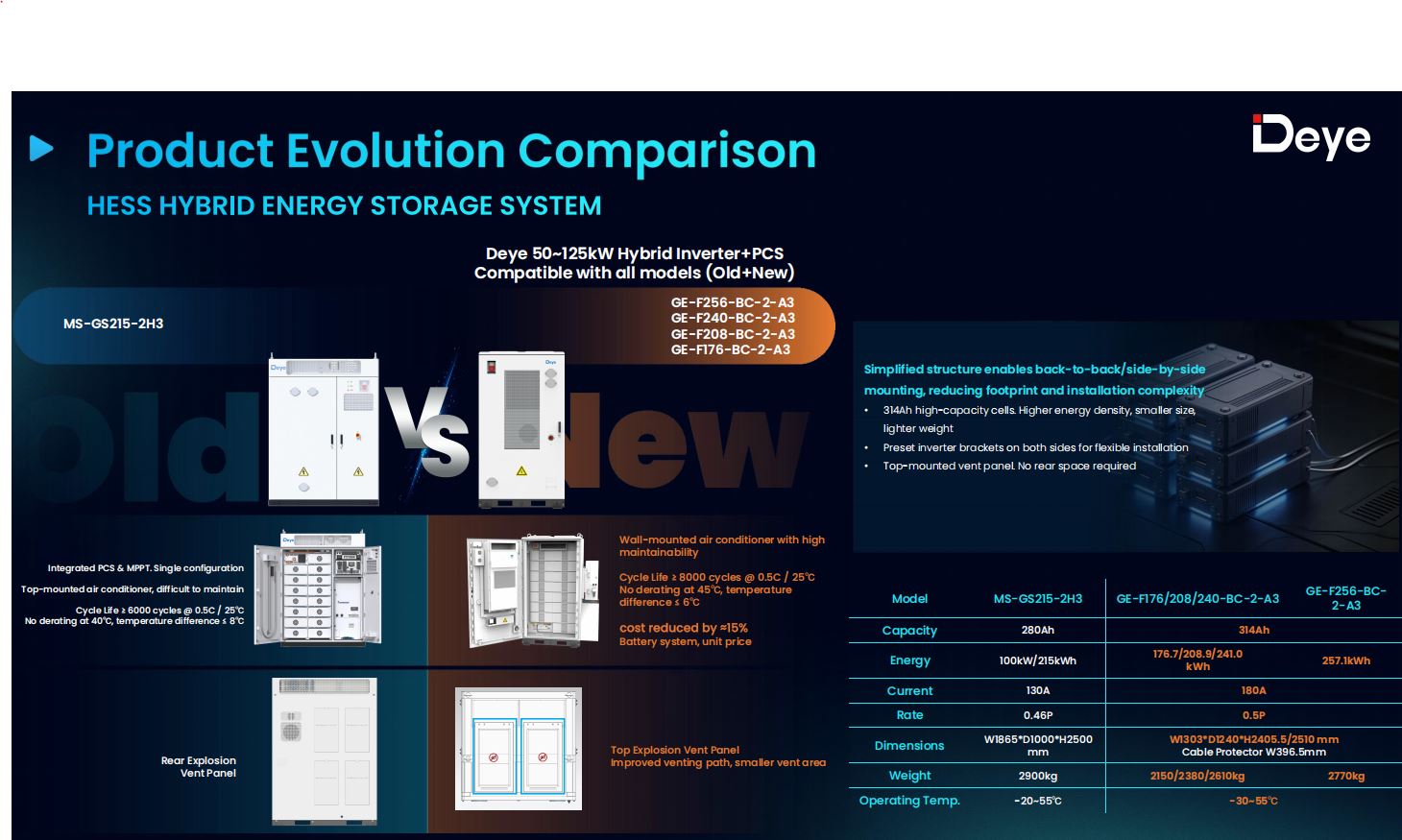

• ال سلسلة خزانة البطارية الخارجية GE-F240/256 — تغطي GE-F176 (176.84 كيلووات في الساعة)، وGE-F208 (208.99 كيلووات في الساعة)، وGE-F240 (241.15 كيلووات في الساعة)، وGE-F256 (257.23 كيلووات في الساعة)، من 11 إلى 16 وحدة

تحمل جميع التكوينات الستة نفس الضمان لمدة 10 سنوات ونفس شهادات UN38.3، وCE، وIEC62619، وIEC62477، وIEC62933، لذا فإن اختيار مستوى السعة هو مجرد مسألة تتعلق بمتطلبات الطاقة في الموقع - وليست مقايضة مقابل جودة الخلية أو عمر الخدمة المتوقع.

ماذا يعني هذا بالنسبة لحساب التكلفة الإجمالية للملكية لمدة 10 سنوات

لا يُترجم تصنيف دورة الحياة إلا إلى وفورات حقيقية إذا تم إقرانه بتكلفة دخول أقل ونظام تبريد يمكنه بالفعل تقديم مطالبة عدم التراجع في الميدان - وإلا فإنه رقم مختبر. في سلسلة GE-F، تصطف الثلاثة جميعًا: تعمل بنية الخلية 314Ah على خفض تكلفة الوحدة بنسبة 15-25% اعتمادًا على حجم الخزانة، ويحمي الانتشار الحراري بمقدار 6 درجات مئوية تصنيف 8000 دورة من التقويض بسبب تدهور البقعة الساخنة، وعتبة عدم تخفيض القدرة عند 45 درجة مئوية تعني أن عدد الدورات المقدرة يمكن تحقيقه في ظروف خارجية حقيقية وليس فقط في مختبر يتم التحكم فيه بالمناخ.

لمتكاملي الأنظمة الذين يتراوح حجمهم بين 100 و300 كيلووات في الساعة نظام تخزين طاقة البطارية لمشروع C&I ، تعمل هذه التركيبة على تحويل الحساب من "أي بطارية هي الأرخص اليوم" إلى "أي بطارية لا تزال تتمتع بقدرة كبيرة متبقية في العام 15." على الورق، على الأقل، تم تصميم سلسلة GE-F للإجابة على هذا السؤال بشكل إيجابي.
