بطارية خارجية لسلسلة Deye GE-F128/F240/F256: دليل C&I ESS على نطاق صغير

معيار جديد لتخزين الطاقة التجارية والصناعية على نطاق صغير

لا تحتاج معظم المواقع التجارية والصناعية إلى ساحة بطاريات بحجم ميجاوات. عادةً ما يحتاج المصنع الذي يعمل بأقصى سرعة، أو مركز تجاري يعوض رسوم الطلب، أو مزرعة تدعم الأحمال الحرجة إلى ما بين 100 كيلووات في الساعة و300 كيلووات في الساعة - وهو ما يكفي للأهمية، وليس كافيًا لتبرير نظام حاويات مبرد بالسوائل مع طاقم الصيانة الخاص به. تلك الفجوة هي بالضبط حيث خزانة البطارية الخارجية من سلسلة Deye GE-F128/F240/F256 يتم وضعه، كجزء من عائلة أوسع من حلول C&I ESS على نطاق صغير .

تم بناء سلسلة GE-F حول خلية فوسفات الحديد الليثيوم بقدرة 314 أمبير ومقترنة بمحولات Deye الهجينة بقدرة 30-125 كيلووات أو وحدات PCS المعيارية، وهي تضغط على بنية أمان كاملة سداسية الأبعاد، وتبريد هواء ذكي، وما يصل إلى 10 وحدات توسعة متوازية في خزانة يتم تركيبها بدون حفر على الحائط أو أعمال هيكلية حاملة.

ثلاث خزائن، منصة واحدة

تغطي السلسلة ثلاثة أحجام فعلية للخزانة، يتم تقديم كل منها في تكوينات طاقة متعددة مبنية على نفس وحدة البطارية بقدرة 16.08 كيلو وات في الساعة:

• سلسلة GE-F128 - ال خزانة بطارية خارجية GE-F112/128 ، 112.4 كيلووات في الساعة و128.5 كيلووات في الساعة، 7 أو 8 وحدات
• سلسلة GE-F240 (GE-F176 / GE-F208 / GE-F240) - جزء من سلسلة خزانة البطارية الخارجية GE-F240/256 ، 176.84 كيلووات في الساعة إلى 241.15 كيلووات في الساعة، من 11 إلى 15 وحدة
• سلسلة GE-F256 — أيضًا ضمن منصة GE-F240/256، بقدرة 257.23 كيلووات في الساعة، و16 وحدة

يشترك كل متغير في نفس الخلية الأساسية - حزمة 1P16S 314Ah LFP مصنفة عند 51.2 فولت - والتي تحافظ على اتساق النظام البيئي الملحق وبروتوكول الاتصال وأنظمة السلامة عبر المجموعة بأكملها. يتراوح جهد التشغيل من 280 فولت على أصغر تكوين حتى 934.4 فولت على GE-F256، وتدعم كل خزانة أقصى تيار شحن/تفريغ يبلغ 180 أمبير مع ذروة 285 أمبير لمدة 15 ثانية.

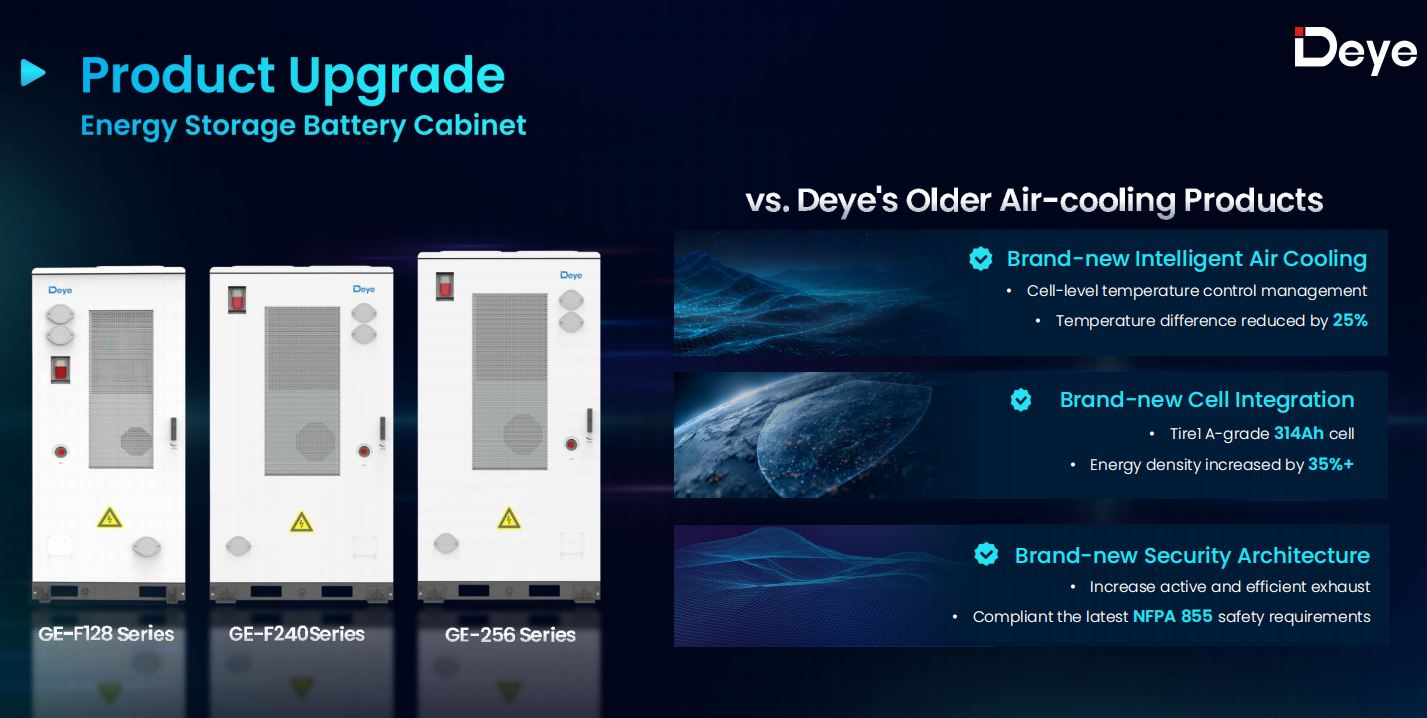

لماذا تغير خلايا 314Ah الاقتصاد

إن الانتقال من خلية 100 أمبير من الجيل السابق إلى خلية 314 أمبير لا يعد مجرد زيادة في السعة. تعني الخلايا الأكبر حجمًا عددًا أقل من التوصيلات على مستوى الحزمة، وعددًا أقل من نقاط الفشل المحتملة، ومجموعة أسلاك داخلية أبسط - وهو جزء كبير من سبب انخفاض تكلفة سعر الوحدة في سلسلة GE-F128 بنسبة 25% تقريبًا مقارنة بخزائن Deye الأقدم المبردة بالهواء، وحوالي 15% على منصة GE-F240/256 الأكبر حجمًا.

تتحسن دورة الحياة أيضًا بشكل مفيد. تم تصنيف الخلية 314Ah لـ 8000 دورة عند 0.5 درجة مئوية و25 درجة مئوية إلى 70% من نهاية العمر، ارتفاعًا من 6000 دورة في خلية الجيل السابق، مع عدم وجود انخفاض في درجة الحرارة عند 45 درجة مئوية واختلاف في درجة الحرارة من خلية إلى أخرى في حدود 6 درجات مئوية - وهو انتشار أكثر إحكامًا بنسبة 25% عما تمكن منه التصميم الأقدم.

السلامة سداسية الأبعاد: من D1 إلى D6

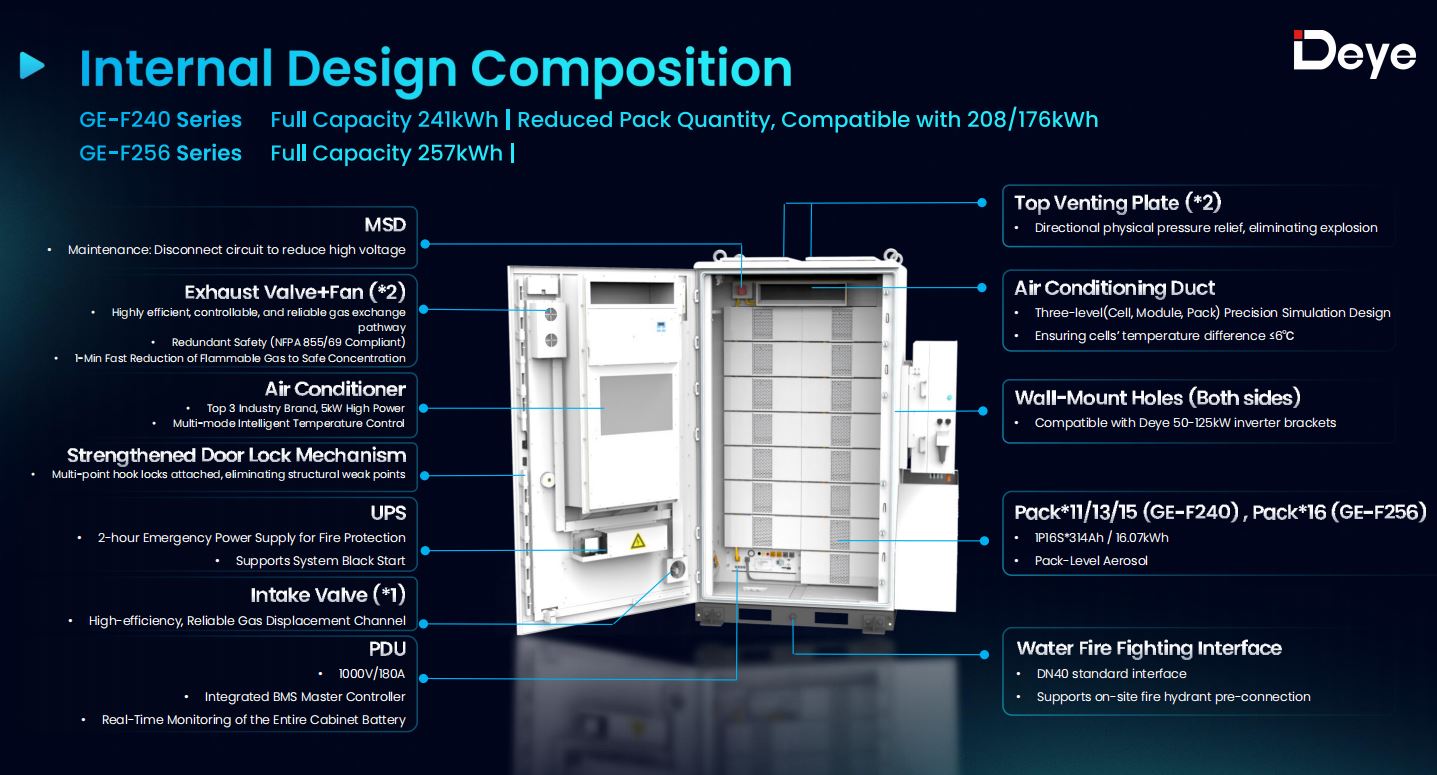

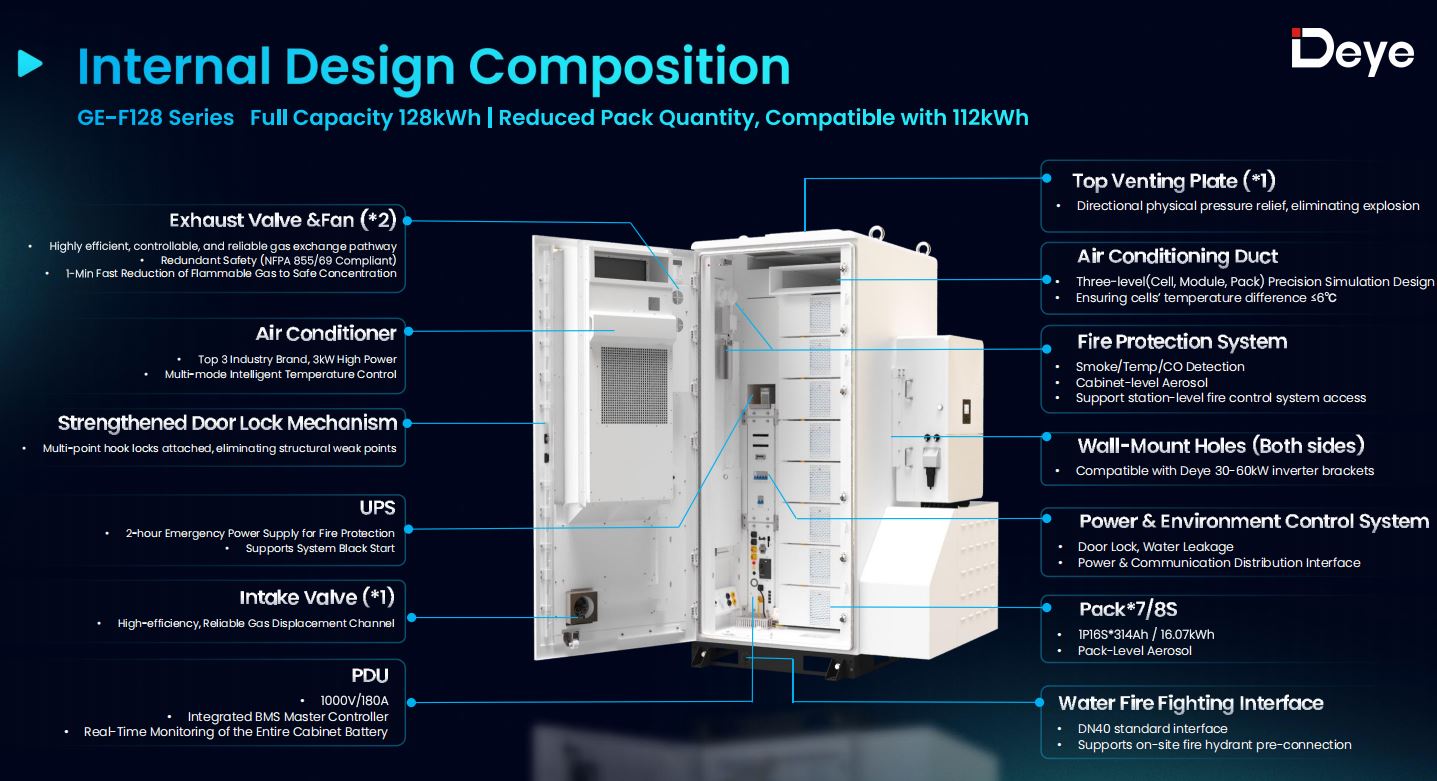

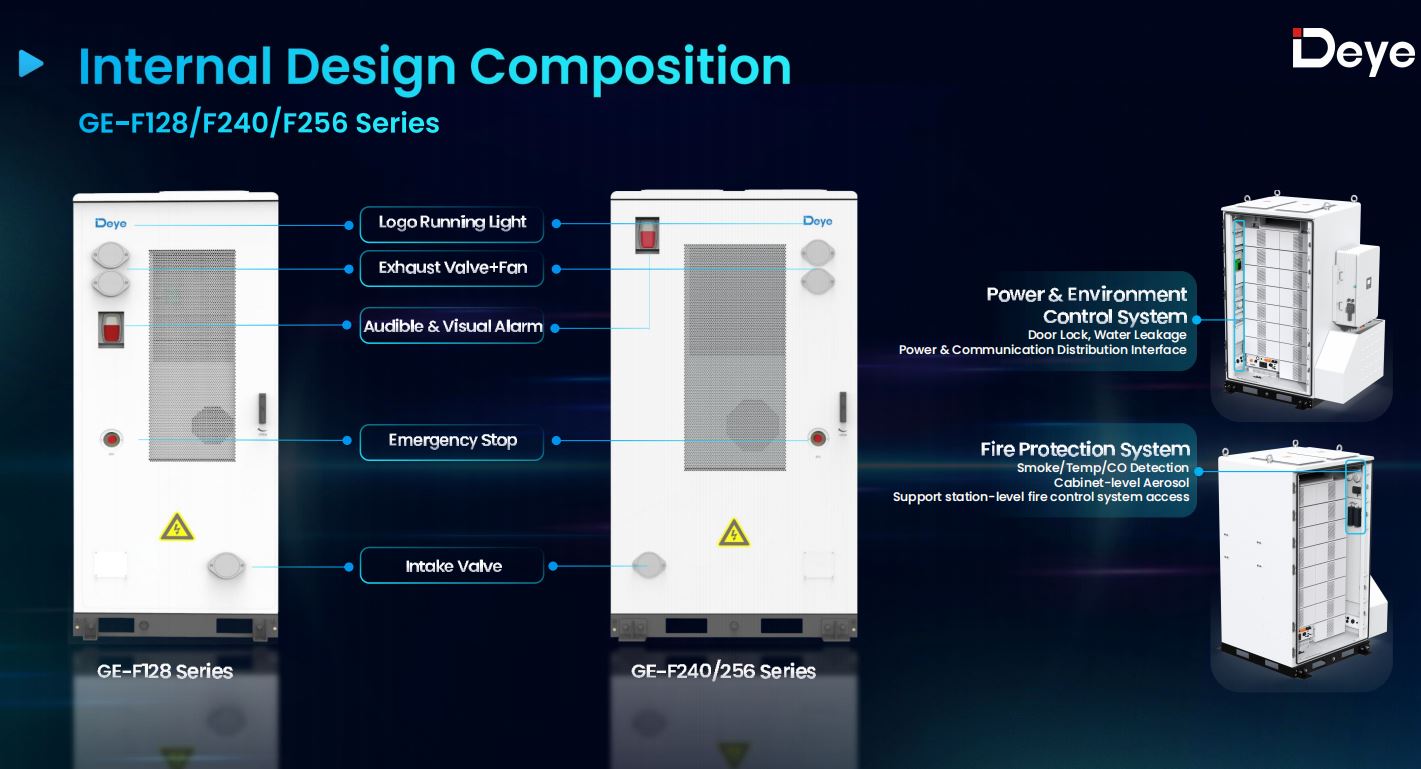

لا تتمتع خزائن البطاريات الموجودة في الخارج بجوار رصيف التحميل أو جدار المصنع برفاهية وجود غرفة مخصصة مقاومة للحريق، لذا يجب على تصميم الأمان أن يقوم بالمزيد من العمل بمفرده. يقوم داي بتقسيم هذا إلى ست طبقات، تتناول كل منها وضع فشل مختلف:

1. D1 - العزل الكهربائي ، منع انتشار الخطأ بين الحزم
2. D2 – العزل الفيزيائي/الحراري بين الخلايا والوحدات
3. D3 - التنفيس النشط إزالة الغاز القابل للاشتعال إلى تركيز آمن خلال دقيقة واحدة
4. D4 - تخفيف الانفجار الاتجاهي من خلال لوحة تنفيس مثبتة في الأعلى
5. D5 - قمع الهباء الجوي على مستوى العبوة والخزانة
6. D6 — واجهة مكافحة حرائق المياه ، اتصال قياسي DN40 للتوصيل المسبق للصنابير في الموقع

هناك تفصيل واحد يستحق الإشارة إليه لأي شخص يقارن أوراق المواصفات: فتحة تنفيس الانفجار أعلى من الخزانة وليس في الخلف. وهذا مهم في التركيبات المتتالية أو جنبًا إلى جنب، حيث تكون لوحة التهوية المثبتة في الخلف إما مسدودة أو تتطلب تصريحًا إضافيًا قد لا يتوفر في الموقع. تحتوي الخزانة أيضًا على مصدر طاقة طوارئ مدعوم بـ UPS لمدة ساعتين بحيث يستمر نظام الحماية من الحرائق في العمل حتى في حالة انقطاع تغذية الطاقة الرئيسية، ويتوافق مع NFPA 855، NFPA 68/69، وUL9540A.

تبريد الهواء الذكي دون عقوبة التعطيل

يتمتع تبريد الهواء بسمعة سيئة في المناخات الحارة، وهو عادة ما تأتي منه حجة "التبريد السائل فقط لأي شيء خطير". وتدفع سلسلة GE-F ذلك من خلال قناة تكييف هواء ثلاثية المستويات (خلية، ووحدة، وحزمة) تحاكي الدقة، مدفوعة بمكيف هواء من الدرجة الأولى من علامة تجارية صناعية بقدرة 3 كيلو واط على GE-F128 و5 كيلو واط على GE-F240/256.

والنتيجة هي لا تخفيض تصل إلى 45 درجة مئوية درجة الحرارة المحيطة - وهي عتبة لا يمكن لمعظم المنافسين الذين يتم تبريدهم بالهواء الوصول إليها أو الوصول إليها فقط من خلال انتشار درجة حرارة الخلية على نطاق أوسع. تضع بيانات المقارنة الخاصة بـ Deye العديد من الخزانات المتنافسة المبردة بالهواء عند درجة حرارة 40 درجة مئوية قبل بدء تخفيض درجة الحرارة، مع فروق في درجات الحرارة تبلغ 8-10 درجات مئوية مقابل 6 درجات مئوية لسلسلة GE-F. بالنسبة للتركيب على السطح أو رصيف التحميل في جنوب أوروبا أو الشرق الأوسط خلال فصل الصيف، فإن هذه الفجوة هي الفرق بين الإنتاج الكامل والنظام الذي يخنق نفسه بهدوء في فترة ما بعد الظهر.

مطابقة الخزانة بوحدة الطاقة

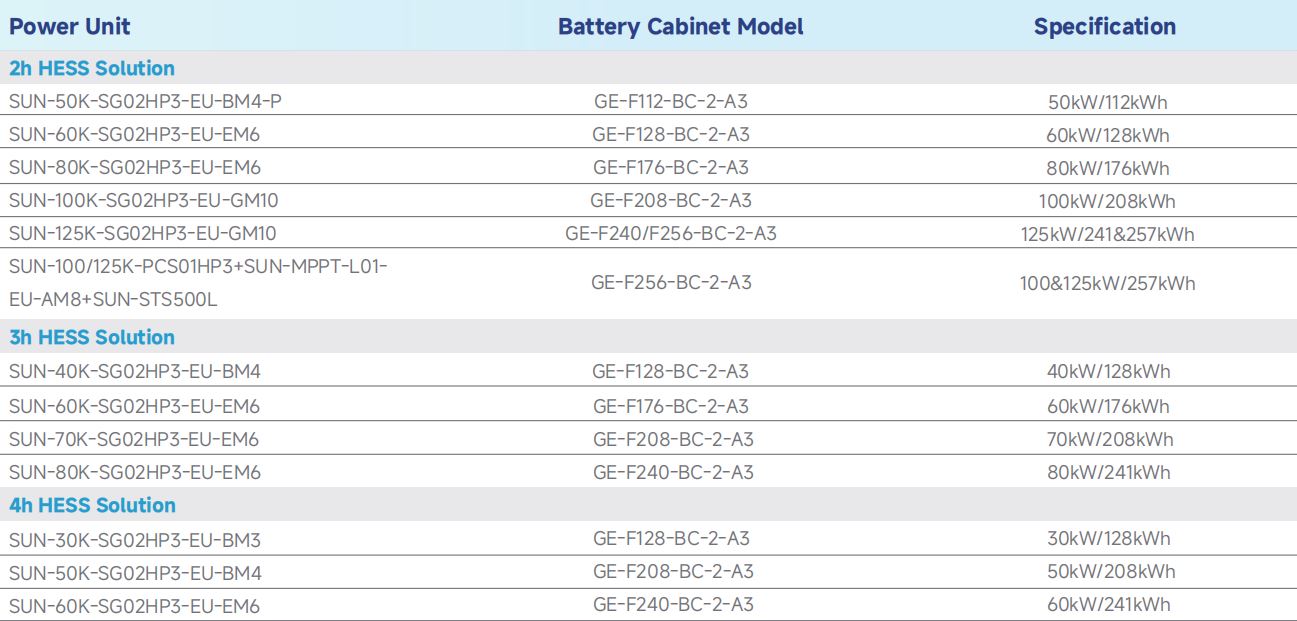

لا تُباع سلسلة GE-F كحزمة واحدة ثابتة، بل هي عبارة عن قائمة. اعتمادًا على مدة التفريغ المطلوبة (2 ساعة/3 ساعات/4 ساعات) والطاقة الإجمالية، يمكن أن تقترن نفس الخزانة بأجهزة مختلفة محولات هجينة عالية الجهد ثلاثية الطور ، أو بالنسبة للطراز GE-F240/256 الأكبر حجمًا، مع مكدس PCS MPPT STS المعياري:

• سلسلة GE-F128 أزواج مع محولات هجينة بقدرة 30-60 كيلووات
• سلسلة GE-F240/256 أزواج مع محولات هجينة بقدرة 50-125 كيلووات، أو مع نظام تحويل الطاقة المعياري SUN-100K/125K-PCS01HP3

واحد SUN-60K عاكس هجين ثلاثي الطور متطابقة مع أ خزانة بطارية خارجية GE-F128 ، على سبيل المثال، يوفر نظامًا بقدرة 60 كيلووات/128 كيلووات في الساعة لمدة ساعتين. قم بالتبديل إلى وحدة SUN-30K مقابل نفس الخزانة وستصبح تكوينًا بقدرة 30 كيلووات/128 كيلووات في الساعة لمدة 4 ساعات - نفس أجهزة البطارية، ودورة عمل مختلفة، يتم تحديدها تمامًا عن طريق مطابقة التيار المقنن للعاكس مع نافذة التفريغ المطلوبة.

التوسع في خزانة واحدة

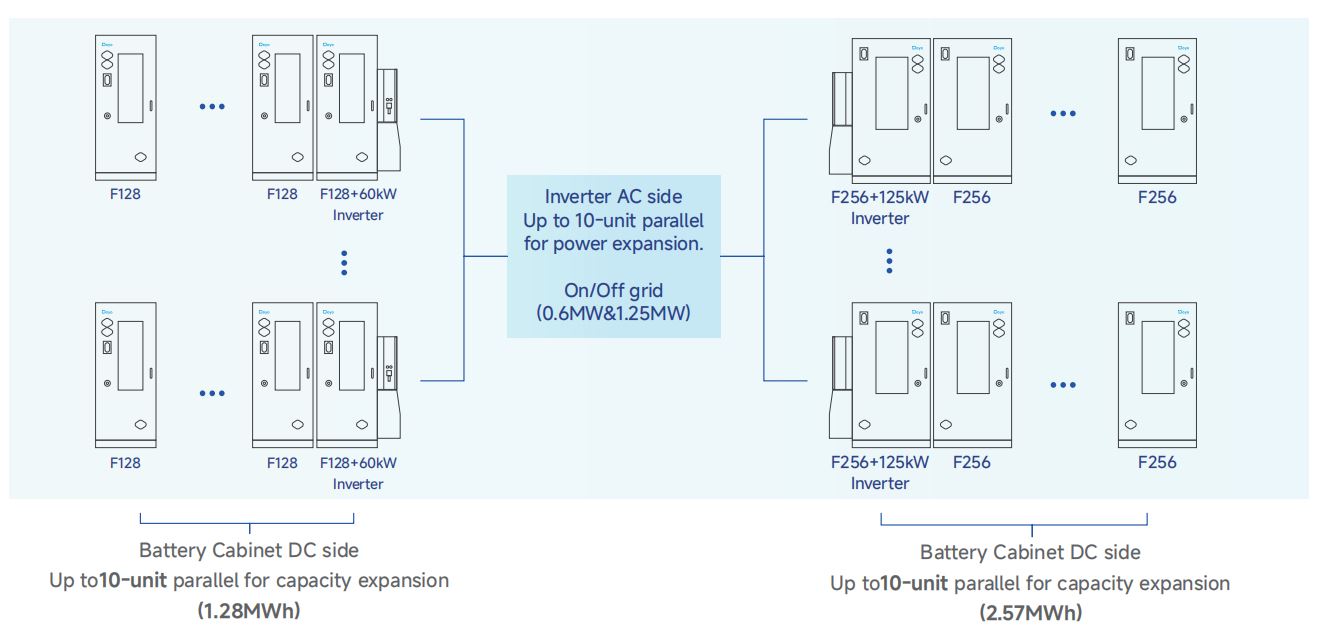

واحد GE-F256 cabinet tops out around 257kWh, but most C&I projects grow over time, or start larger than one cabinet can cover. On the DC side, up to يمكن أن تكون 10 خزائن متوازية لكل حزمة، مما يرفع سلسلة GE-F128 إلى 1.28 ميجاوات في الساعة وسلسلة GE-F240/256 إلى 2.41-2.57 ميجاوات في الساعة - وهو ما يكفي للتوصيل إلى المنطقة التي تغطيها شبكة Deye المخصصة أنظمة BESS واسعة النطاق للمشاريع التي تتفوق على نهج الخزانة المعيارية بالكامل. على جانب التيار المتردد، تدعم محولات سلسلة HP3 من Deye التوازي حتى 10 وحدات ، مما يدفع قدرة الطاقة على / خارج الشبكة إلى 0.6 ميجاوات أو 1.25 ميجاوات اعتمادًا على طراز العاكس.

يدعم تصميم العاكس أيضًا مدخلين مستقلين للبطارية، مما يعني أن الخزانات ذات المواصفات المختلفة - على سبيل المثال، GE-F128 الحالية إلى جانب GE-F240 المضافة حديثًا - يمكن أن توضع على نفس وحدة الطاقة بدلاً من فرض استبدال الأسطول بالكامل عندما تتغير احتياجات السعة.

التثبيت والإدارة عن بعد

إعداد الموقع هو المكان الذي يختبئ فيه بالفعل الكثير من إجمالي تكلفة تركيب نظام البطارية - الوسادات الخرسانية، وتعزيز الجدران، والأقواس المخصصة. يحتوي الجدار الخارجي لخزانة GE-F على مواضع تثبيت عاكسة محددة مسبقًا على كلا الجانبين، لذلك يتم ربط دعامة العاكس مباشرةً بالخزانة بدلاً من الحاجة إلى إجراء مسح منفصل للتركيب على الحائط. تقدم Deye ثلاث طرق رفع اعتمادًا على وزن العاكس والوصول إلى الموقع: الرفع بالرافعة/الرافعة الشوكية لوحدات 100-125 كيلو وات (~ 150 كجم)، ورافعة سلسلة بسيطة لوحدات 60-125 كيلو وات، والرفع اليدوي لوحدات 30-50 كيلو وات (~ 80 كجم).

بمجرد تشغيله، تتم إدارة النظام إما محليًا عبر Bluetooth/USB أو عن بعد من خلال منصة Deye Cloud، التي تتعامل مع ترقيات البرامج الثابتة وجدولة الشحن/التفريغ المدركة للتعريفة الديناميكية والمراقبة في الوقت الفعلي عبر أكثر من 30 لغة.

حيث تناسب سلسلة GE-F

لا يهدف أي من هذا إلى التخزين على نطاق المرافق - يوضح داي أن التبريد السائل يظل الخيار الأفضل عند ما يزيد عن 300 كيلووات في الساعة تقريبًا أو في التطبيقات ذات معدل C المرتفع. ما تستهدفه سلسلة GE-F128/F240/F256 هو المساحة الموجودة أسفل ذلك مباشرةً: المصانع ومراكز التسوق والمزارع والشبكات الصغيرة للجزر خارج الشبكة التي تعمل بنظام PV-BESS أو PV-BESS-ديزل أو تكوينات BESS المستقيمة، حيث سيكون نظام الحاوية الكامل مبالغًا فيه ولكن البطارية ذات النطاق السكني لن تغطي الحمل. للمقارنة، يمكن للمشاريع التي تحتاج إلى نهج متكامل وليس نموذجي أن تنظر إلى مشروع Deye أنظمة تخزين طاقة البطارية لمشاريع C&I ، أو بالنسبة للمواقع الصغيرة ذات الخزانة الفردية، فإن محولات تخزين الطاقة الهجينة الكل في واحد .

بالنسبة إلى القائم بالتركيب أو متخصص تكامل الأنظمة الذي يقوم بتقييم مشروع C&I بقدرة 100-300 كيلووات في الساعة، تتلخص الأسئلة العملية في درجة الحرارة المحيطة المتوقعة، ومدة التفريغ المطلوبة، وما إذا كان من المحتمل توسيع الموقع لاحقًا. تجيب سلسلة GE-F على الثلاثة جميعها دون فرض الاختيار بينها - تبريد هواء بدون تخفيض حتى 45 درجة مئوية، ومدة يتم تحديدها عن طريق اختيار العاكس بدلاً من تكوين الأجهزة الثابتة، ومسار توسعة متوازي مدمج منذ اليوم الأول.
