شرح المواصفات SUN-MPPT-L01-EU-AM8 وSUN-STS500L: 8 قنوات، 500 كيلووات STS

وحدتان، وظيفتان مختلفتان

يقع SUN-MPPT-L01-EU-AM8 وSUN-STS500L على طرفي نقيض من نفس مجموعة C&I ESS. يسحب قوة الرجل من رجال الشرطة الكهروضوئية ويسلمها إلى أجهزة الكمبيوتر بأكبر قدر ممكن من الضرورة. ويقرر الآخر مصدر الطاقة - الشبكة، أو المولد، أو أجهزة الكمبيوتر نفسها - الذي يصل فعليًا إلى الحمل. ولا يحل أي شخص محل الآخر، كما أن يفهم مكان بدء مهمة كل منهم وتوقفها ليتمكن من تحديد حجم النظام بشكل صحيح.

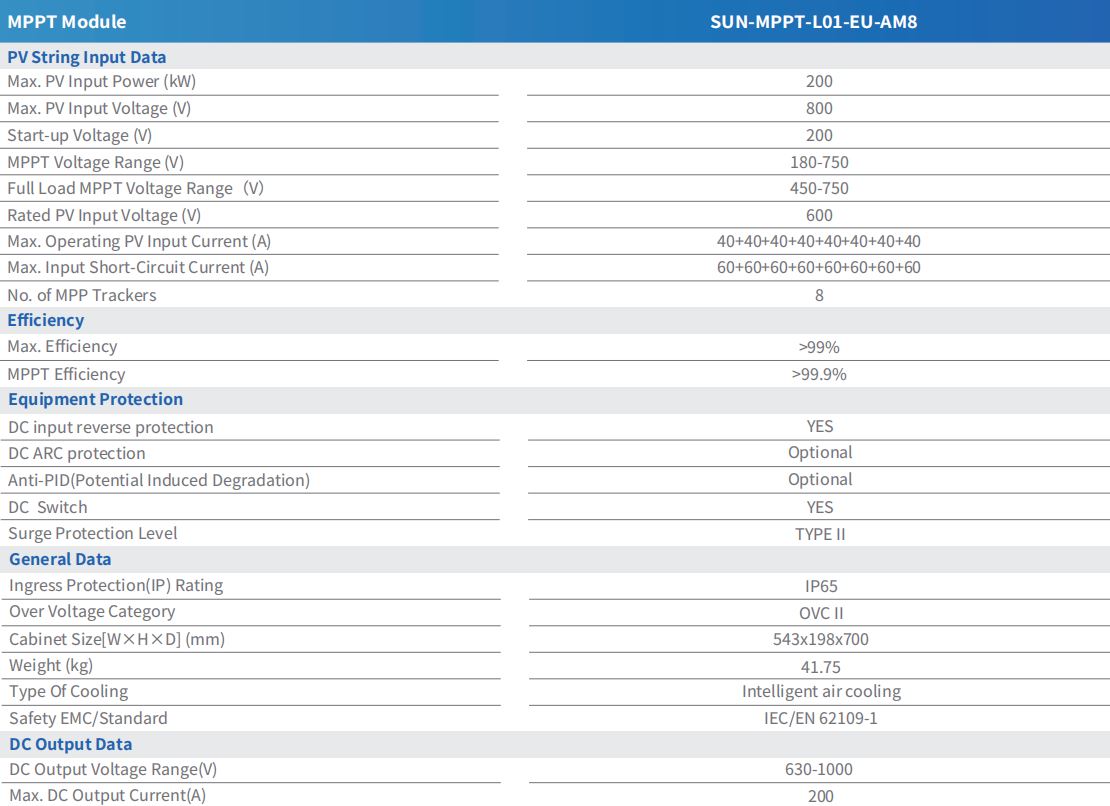

SUN-MPPT-L01-EU-AM8: ما تفعله أجهزة التتبع فعليًا

المس هذه الوحدة 8 أجهزة تتبع MPP » ، تم تصنيفها كليًا بـ 40 أمبير من وحدة تبريد تيار مستمر بقدرة 60 أمبير، للحصول على الحد الأقصى من مدخلات الطاقة الكهروضوئية مجتمعة تصل إلى 200 كيلو وات. نظراً لأن التتبع مستقل ومجمع، يتم عزل حدث التظليل أو الخطأ في سلسلة واحدة إلى تلك الأدوات فقط من سحب الأدوات السبعة الأخرى للأسف.

نوافذ الجهد مهمة ذات أهمية عدد التتبع. جهد بدء التشغيل هو 200 فولت، ويصل إلى مدى جهد MPPT كامل من 180 إلى 750 فولت، ويضيق إلى 450 إلى 750 فولت تحت الحمل. عدم بذل الجهد في إدخال الكهروضوئي المقدر عند 600 فولت، ويغذي قطع الغيار في أجهزة الكمبيوتر عند 630-1000 فولت، بحد أقصى 200 أمبير. تم تحديدها بشكل نهائي بما يصل إلى 99%، مع اتساع نطاق MPPT بنفسها إلى 99.9% - والفرق بين الرقمين هو مدى جودة عثور الوحدة على نقطة القوة والاحتفاظ بها مع تغير الظروف. للقراء الذين يريدون شرح المفهوم الأساسي للعمق، هذا نظرة عامة على نقطة القوة القصوى وسبب أهميتها يغطي الأساسيات.

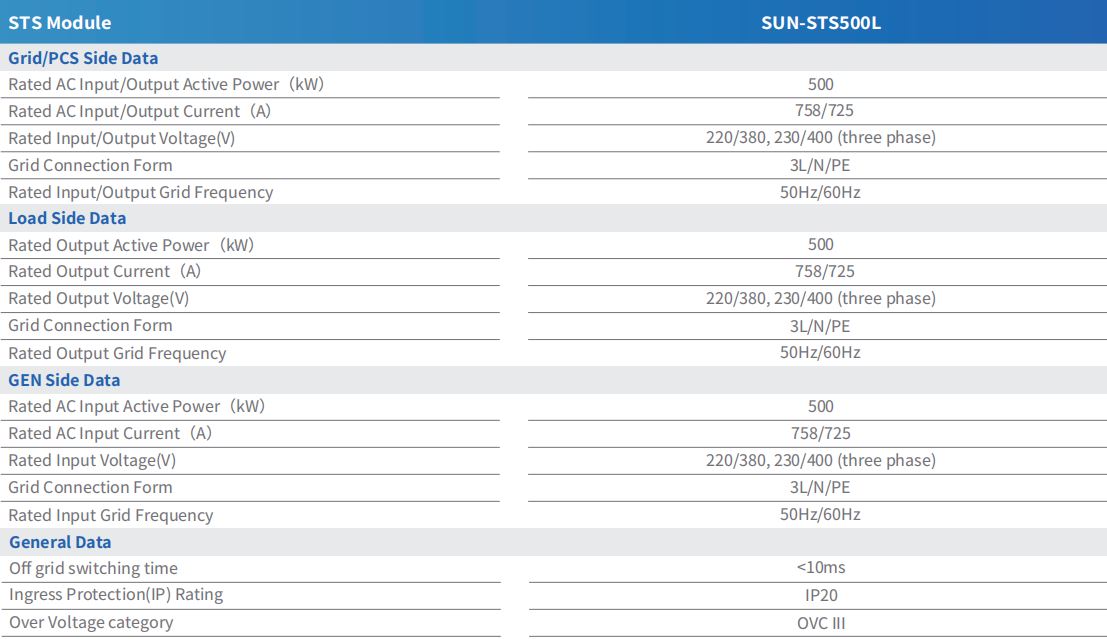

SUN-STS500L: التبديل والتوقيت

تم تصميم SUN-STS500L حول رقم واحد: أ 500 كيلووات قدرة التبديل، يتم تطبيقها بشكل متساوٍ عبر جزء الشبكة/PCS، وجانب التحميل، وجانب GEN. تم عزل كل جانب وبعضه إدخال أو منتج 758A/725A عند 220/380 فولت أو 230/400 فولت ثلاثي الطور، متصل بتكوين 3L/N/PE عند 50 هرتز أو 60 هرتز.

يتم تصنيف وقت الفصل خارج الشبكة بأقل من 10 مللي ثانية، وهو مطلوب بسرعة كافية لعدم استبعاد الأحمال غير الضرورية بشكل عام للانتقال بين أدوات الشبكة والشبكة ومولدات الفصل. تحمل الوحدة تصنيف دخول IP20 وفئة الجهد الزائد OVC III، مما يعكس دورها كمكون تغيير من جانب التيار المتردد مختلف من حاوية مخفية.

كيف تعمل الوحدتان في مجموعة واحدة

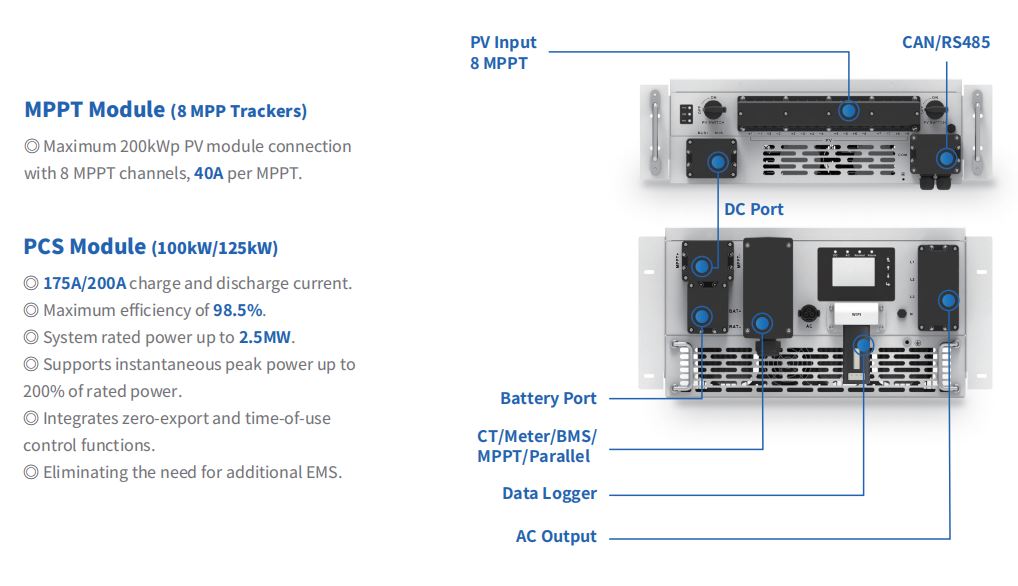

في البناء النموذجي، تنتهي السلسلة الكهروضوئية عند SUN-MPPT-L01-EU-AM8، والتي تغذّي أجهزة الكمبيوتر على جانب التيار المستمر. يقع SUN-STS500L على جانب التيار المتردد، أسفل أجهزة الكمبيوتر، ويقرر ما إذا كان يمكن سحبه من الشبكة، أو الطاقة المدعومة من أجهزة الكمبيوتر، أو مولد الفصل. وطالب وحدة STS500L واحدة بما يصل إلى خمس وحدات PCS بقدرة 100 كيلو وات أو أربع وحدات PCS بقدرة 125 كيلو وات، وبالتالي نسبة MPPT إلى STS في المجموعة متخلفة على الرغم من أن العديد من وحدات PCS موصلة بوحدة STS المفردة.

هذا مهم عند اكتشاف المشكلات البسيطة: تنبيه مشكلة ضعف قوة الكهروضوئية إلى وحدة MPPT وبيانات مستوى التتبع الخاصة بها، في حين يشير التأخير إلى وحدة STS وأسلاكها من جانب التيار المتردد. يمكن للفرق التي تم تسجيلها مجموعة كاملة حول هاتين الوحدتين مراجعة المجموعة الكاملة مجموعة أنظمة تخزين الطاقة C&I لمقارنة عدد أجهزة الكمبيوتر وسعة البطارية مع تصنيفات MPPT وSTS أعلاه.
