شرح نظام بطارية BOS-B Pro-A3: السعة ودورة الحياة والتكوين

البدء من وحدة واحدة

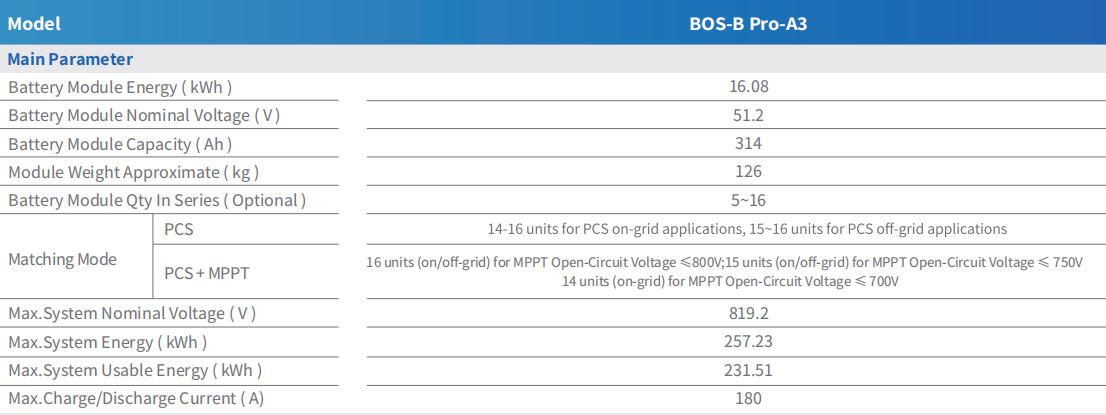

تم تصميم كل حامل BOS-B Pro-A3 من نفس الوحدة الأساسية: أ 16.08 كيلو واط ساعي وحدة مُصنفة بجهد اسمي 51.2 فولت وسعة 314 أمبير، وتزن 126 كجم. كل شيء آخر في النظام - إجمالي طاقة الحامل، وتكوين السلسلة، ومطابقة عدد أجهزة الكمبيوتر - يتزايد من مواصفات الوحدة الفردية.

كم عدد الوحدات لكل رف، ولماذا يتغير

يمكن أن يحمل الرف بينهما 5 و 16 وحدات البطارية متسلسلة، لكن السقف الفعلي يعتمد على كيفية توصيل الحامل. يتم توصيلها مباشرة بجهاز الكمبيوتر بدون MPPT في السلسلة، ويتم دعم 14 إلى 16 وحدة اعتمادًا على ما إذا كان التثبيت يعمل على الشبكة أو خارج الشبكة. بمجرد إضافة MPPT، يتغير الحد مع جهد الدائرة المفتوحة الكهروضوئية: يُسمح بـ 16 وحدة عند 800 فولت أو أقل، و15 وحدة عند 750 فولت أو أقل، و14 وحدة على الشبكة فقط عند 700 فولت أو أقل.

عند الحد الأقصى لتكوين 16 وحدة، يصل الحامل إلى الجهد الاسمي للنظام البالغ 819.2 فولت، وهو الحد الأقصى لطاقة النظام 257.23 كيلو واط ساعة و231.51 كيلووات في الساعة من الطاقة القابلة للاستخدام - وتعكس الفجوة بين الاثنين عمق التفريغ الموصى به بنسبة 90%.

حدود الشحن والتفريغ على مستوى الحامل

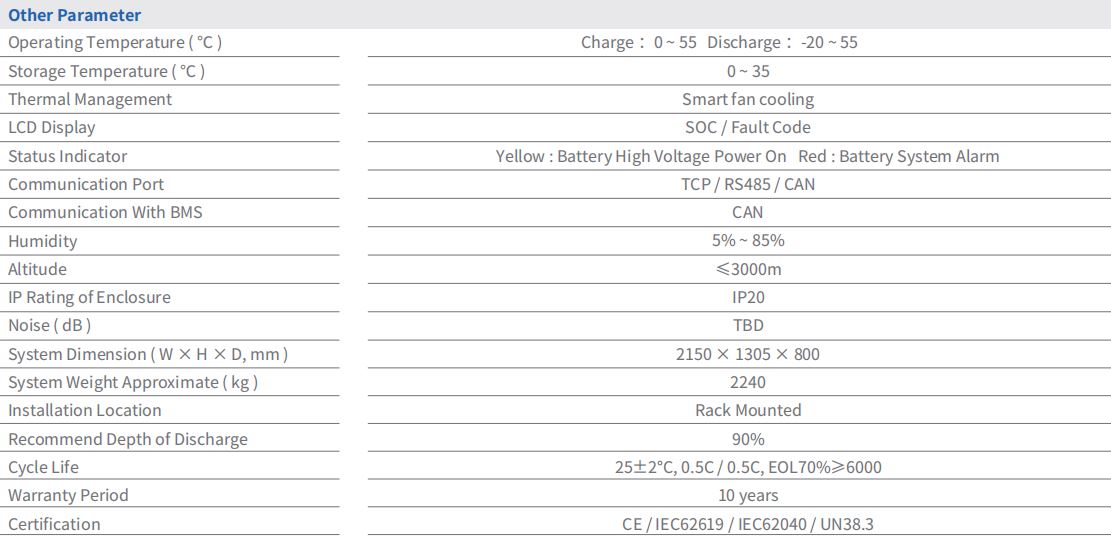

بغض النظر عن عدد الوحدات، يتم تحديد الحد الأقصى لتيار الشحن والتفريغ للحامل عند 180 أ . يُسمح بالشحن عبر نطاق من 0 درجة مئوية إلى 55 درجة مئوية، بينما يمتد التفريغ إلى -20 درجة مئوية، مما يمنح النظام مساحة تشغيلية أكبر في الظروف الباردة عند سحب الطاقة مقارنةً بإعادتها مرة أخرى. وتقتصر درجة حرارة التخزين، المنفصلة عن درجة حرارة التشغيل، على 0-35 درجة مئوية.

دورة الحياة وما يغطيه الضمان فعليًا

تم تصنيف دورة الحياة في 6000 دورة أو أكثر حتى 70% من سعة نهاية العمر الافتراضي، تم اختبارها عند درجة حرارة 25±2 درجة مئوية مع شحن 0.5 درجة مئوية ومعدلات تفريغ 0.5 درجة مئوية. هذا الرقم هو ما تتمحور حوله فترة الضمان البالغة 10 سنوات - يجب أن يظل الحامل الذي يتم تدويره مرة واحدة يوميًا بالمعدل المختبر وعمق التفريغ يحتفظ بقدرة ذات معنى قابلة للاستخدام عند انتهاء فترة الضمان.

تم ضبط عمق التفريغ الموصى به على 90%، وكيمياء LFP للوحدة هي ما يسمح للجمع بين عمق التفريغ وتصنيف 6000 دورة بالصمود خلال فترة الضمان، بدلاً من استبدال أحدهما بالآخر بالطريقة التي تتطلبها بعض الكيمياء الأخرى.

الضميمة، والاتصالات، والبصمة المادية

تبلغ أبعاد الرف الكامل 2150 × 1305 × 800 ملم ويزن حوالي 2240 كجم عند أقصى تكوين، ويتم تركيبه كوحدة مثبتة على حامل بدلاً من أن يكون قائمًا بذاته. يتم تشغيل الاتصال عبر TCP أو RS485 أو CAN، مع استخدام CAN خصيصًا للاتصال مع BMS. يتم التعامل مع الإدارة الحرارية من خلال التبريد الذكي للمروحة، ويحمل الغلاف تصنيف IP20 المناسب للتركيب الداخلي أو المحمي بدلاً من التعرض الخارجي المباشر.

يتم الإبلاغ عن الحالة من خلال شاشة SOC ورمز الخطأ، مدعومة بنظام مؤشر ثنائي اللون - أصفر لتشغيل الطاقة ذات الجهد العالي، وأحمر لإنذار نظام البطارية - حتى يتمكن الفني من قراءة حالة الحامل دون فتح لوحة أو توصيل جهاز كمبيوتر محمول. تغطي الشهادة CE وIEC62619 وIEC62040 وUN38.3.

حيث يناسب هذا في بناء أكبر

هذه الأرقام لكل حامل هي حجر الأساس لأي شيء أكبر: يمكن لجهاز كمبيوتر واحد أن يحمل ما يصل إلى 16 رفًا بالتوازي، وبالتالي فإن إجمالي سعة الطاقة للمشروع هو في الواقع 257.23 كيلو وات في الساعة لكل حامل مضروبًا في عدد الرفوف التي يسمح بها عدد PCS. يمكن لأي شخص يحدد مجموعة كاملة حول هذه البطارية مراجعة النطاق الأوسع تشكيلة نظام تخزين طاقة البطارية على نطاق واسع لمعرفة مدى توافق عدد الرفوف وتصنيف PCS وإجمالي سعة الموقع معًا.
