F33 ليس دائمًا "إنذارًا كاذبًا": ما أهمية تيار الطور، واقتران التيار المتردد، والأحمال العابرة

عندما يقوم العاكس بالإبلاغ عن حدث تيار زائد للتيار المتردد ولكن الموقع يبدو طبيعيًا بعد بضع دقائق، فإن الغريزة غالبًا ما تشك في وجود رحلة مزعجة. من الناحية العملية، عادة ما تكون نقطة البداية الأفضل أبسط: اقرأ المراحل، وتحقق من مكان توصيل العاكس المقترن بالتيار المتردد، واسأل عما تغير مباشرة قبل الإنذار.

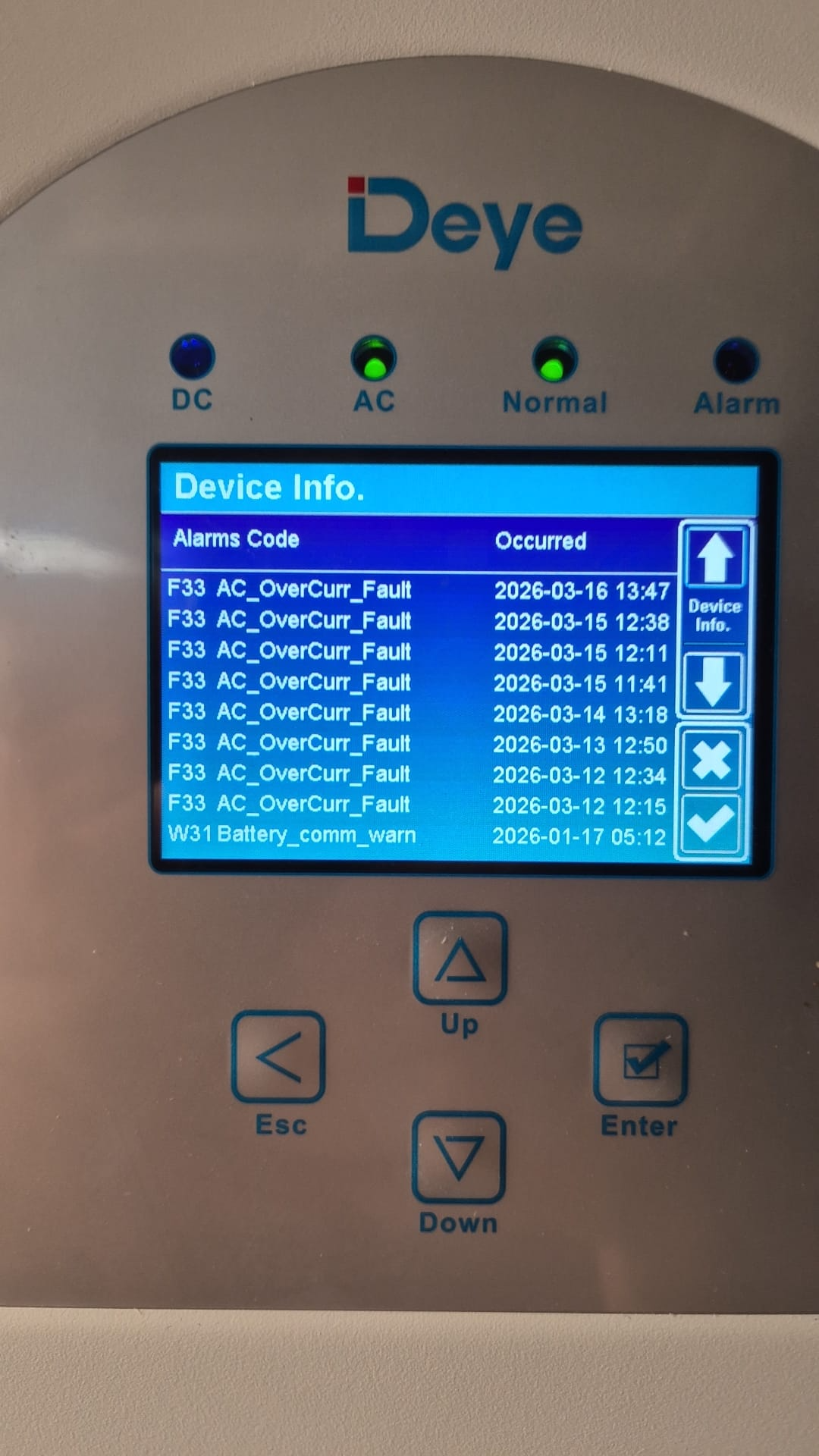

نادراً ما تكافئ الخدمة الميدانية أسرع الافتراضات. الإنذار الذي يبدو غامضًا للوهلة الأولى غالبًا ما يتبين أنه عادي بمجرد فهم المسار الكهربائي. F33 يقع بشكل مباشر في هذه الفئة. في بعض عائلات محولات Deye الهجينة، يتم إدراج الرمز على أنه AC_OverCurr_Fault. في العائلات الأخرى، يتغير الترقيم قليلاً، لكن الدرس العملي هو نفسه تقريبًا: ابدأ بجانب التيار المتردد قبل استنتاج أن الآلة قد أخطأت في الإبلاغ عن الحدث.

هذا التمييز مهم، لأن حدث التيار الزائد للتيار المتردد غالبا ما يتم تفسيره بشكل ضيق للغاية. قد ينظر القائمون على التركيب إلى إجمالي طاقة الموقع، ويأخذون قراءة ثابتة للتيار، ولا يرون شيئًا مثيرًا، ويقررون أن الإنذار لا يمكن أن يكون حقيقيًا. ومع ذلك، لا يتصرف التيار دائمًا بالطريقة المرتبة والمتوازنة التي تشير إليها أرقام القوة الرئيسية. يمكن أن يبدو الموقع متواضعًا بإجمالي كيلووات ولا يزال يشكل عبئًا كبيرًا على مرحلة واحدة، لا سيما عندما يتعلق الأمر باقتران التيار المتردد أو الأحمال الاحتياطية أو أحداث التبديل قصيرة العمر.

ابدأ بالرمز، لكن لا تتوقف عند هذا الحد

النقطة المفيدة الأولى هي نقطة رصينة. يمكن أن يختلف ترقيم رمز الخطأ حسب عائلة العاكس، لذلك يجب على فريق الخدمة دائمًا التأكد من الطراز الدقيق قبل التعامل مع أي رمز فردي على أنه عالمي. ومع ذلك، تشير أدلة Deye الخاصة إلى اتجاه ثابت: عندما يشير العاكس إلى حالة تيار زائد من جانب التيار المتردد، يجب أن يبدأ التحقيق بالتيار على مسار التيار المتردد، وليس باستنتاج متسرع مفاده أن البطارية أو نظام إدارة المباني (BMS) أو مدخلات الطاقة الكهروضوئية هي المسؤولة.

قد يبدو ذلك واضحا، ولكن هذا هو المكان الذي تضل فيه العديد من المحادثات. بمجرد أن تبدو البطارية سليمة في البيانات التاريخية، غالبًا ما يتحول الاهتمام إلى البرامج أو البرامج الثابتة. في بعض الأحيان يكون ذلك مبررا. في كثير من الأحيان، لا يزال لم يتم فحص الأساسيات بشكل صحيح: أين يتدفق التيار، وفي أي مرحلة تم تركيزه، وما إذا كان تكوين النظام يجعل هذا التركيز أكثر احتمالا.

لماذا لا تثبت القراءة اللاحقة للتيار الصفري سوى القليل جدًا

يبدو الاعتراض الميداني الشائع مطمئنًا، لكنه ليس قاطعًا: "لقد فحصنا التيار عندما تمت مناقشة الإنذار وكان صفرًا". وهذا يخبرنا فقط كيف كان شكل الموقع في تلك اللحظة اللاحقة. ولا يخبرنا بما حدث عندما تم تشغيل الحدث.

يمكن لأحداث التيار الزائد القصيرة أن تأتي وتذهب بسرعة. يمكن للضاغط أو المضخة أو بنك السخان أو الشاحن أو أي عاكس آخر تغيير الصورة في غضون ثوانٍ. إذا اختفت الحالة قبل وصول الفني، فقد تبدو قراءة الحالة المستقرة غير ضارة تمامًا. يمكن أن تفوت المنحنيات التاريخية أيضًا التفاصيل الأكثر كشفًا لأن الحدث قد يكون أقصر من الفاصل الزمني للتسجيل أو قد يتم تسهيله إلى اتجاه أوسع يبدو غير ملحوظ بعد فوات الأوان.

ولهذا السبب يهم السياق. يصبح تقرير الخدمة أكثر فائدة عندما يسجل ما تم تشغيله، والوضع الذي كان فيه النظام، وما إذا كان الموقع متصلاً بالشبكة أو يعمل من خلال جانب التحميل، وما إذا كان الحدث يتزامن مع تغيير معروف في الطلب.

سوء الفهم 5 كيلو واط: الطاقة الإجمالية وتيار الطور ليسا نفس الشيء

يظهر سطر واحد من الحقل مرارًا وتكرارًا: "الحمل محدود بـ 5 كيلووات، و5 كيلووات لا تنتج 22 أمبير." هذا البيان صحيح فقط في ظل افتراض معين، وهو أن السلطة يتم تقاسمها بالتساوي عبر نظام ثلاثي المراحل. بمجرد تركيز الحمل أو المصدر المقترن بالتيار المتردد على طور واحد بجهد 230 فولت، يتغير الحساب في الحال.

وبالتالي فإن العبارة الأكثر دقة هي: 5 كيلوواط لن تعطي عادة 22 أمبير في كل مرحلة من نظام ثلاثي الطور متوازن، ولكن من المؤكد أنها يمكن أن تقع في هذا النطاق في مرحلة واحدة 230 فولت. وهذا هو بالضبط سبب أهمية البيانات على مستوى المرحلة. يمكن أن يكون الموقع ضمن التوقعات بشكل إجمالي ولا يزال يدفع موصلًا واحدًا بقوة أكبر بكثير مما يوحي به رقم الطاقة الإجمالي.

النقطة ليست أن كل 22 قراءة مقبولة. وهي أنه لا ينبغي استبعاد الرقم نفسه باعتباره مستحيلا دون تحديد كيفية توزيع السلطة أولا. في التثبيت الحقيقي، يمكن أن يجعل عاكس سلسلة التيار المتردد على L1، أو الحمل الكبير المركز على L1، تيار الطور أكثر أهمية بكثير من رقم كيلوواط الرئيسي.

لماذا يهم موقع اقتران التيار المتردد

تشير وثائق العاكس الهجين الأوروبي الخاصة بـ Deye إلى نقطة مهمة يسهل التغاضي عنها في استكشاف الأخطاء وإصلاحها يوميًا: قد يتم تكوين وصلة التيار المتردد على جانب الشبكة أو على جانب التحميل، وفي الطرز المدعومة، يمكن أيضًا استخدام منفذ GEN كمدخل Micro Inv. هذه المرونة مفيدة، خاصة عند التعديل التحديثي لنظام شمسي موجود، ولكنها تغير أيضًا كيفية انتقال الطاقة عبر التركيب وكيفية تفسير الإنذارات.

إذا كان العاكس الموجود على الشبكة مقترنًا بالتيار المتردد على جانب التحميل، فيجب أن تتحول المناقشة على الفور من إجمالي توليد الموقع إلى المسار الذي تسلكه الطاقة من خلال مخرج النسخ الاحتياطي والمراحل المتصلة به. وبالمثل، عند استخدام عداد خارجي للمراقبة المقترنة بالتيار المتردد، تشير أدلة Deye إلى أن بيانات العداد تحتاج إلى التواصل بشكل صحيح مع العاكس الهجين حتى تكون بيانات استهلاك الحمل دقيقة. وبدون هذا السياق، يمكن أن ينتهي الأمر بالفنيين والعملاء إلى الجدال حول لقطات الشاشة بدلاً من تشخيص الحالة الكهربائية الحقيقية.

اقرأ المراحل وليس الإجمالي فقط

هذا هو المكان الذي تكون فيه صفحات التفاصيل الخاصة بالعاكس أكثر كشفًا من عرض الطاقة الإجمالية الفردي. تعرض واجهة Deye الجهد والتيار والطاقة لكل مرحلة على جانب العاكس، والجهد والطاقة لكل مرحلة على جانب الحمل. بالنسبة لفريق الخدمة، هذا ليس زخرفة. غالبًا ما يكون هذا هو الدليل الحاسم.

لا تزال الأنظمة ثلاثية الطور غير متساوية. تشير أوراق بيانات Deye الخاصة بالهجينة ثلاثية الطور ذات الجهد المنخفض إلى أن العاكس يدعم الإخراج غير المتوازن، وتشير قوائم النماذج الحديثة أيضًا إلى تغذية الطور غير المتماثل. بمعنى آخر، تم تصميم النظام للعمل في العالم الحقيقي، حيث لا تقسم الأحمال نفسها دائمًا بشكل أنيق. ولكن هذا الواقع نفسه يعني أن استكشاف الأخطاء وإصلاحها يجب أن يتم على مستوى المرحلة. يمكن للشكل الإجمالي المسطح إخفاء التثبيت غير المتوازن.

طريقة أفضل لشرح F33 للعملاء

لا يرغب العملاء عادةً في الحصول على درس في فلسفة رمز الخطأ. إنهم يريدون معرفة ما إذا كان العاكس آمنًا، وما إذا كان النظام موصلاً بشكل صحيح، وما إذا كان يُطلب منهم استبدال الأجزاء دون داعٍ. الإجابة الأكثر فائدة هي عدم القول بأن الإنذار كان صحيحًا بالتأكيد أو خاطئًا بالتأكيد. إنه لتوضيح أنه يجب الحكم على حدث التيار الزائد للتيار المتردد من المسار الحالي الفعلي، وتحميل الطور الفعلي ولحظة التشغيل الفعلية، وليس من لقطة هادئة تم التقاطها بعد ذلك.

وهذا يجعل محادثة خدمة أفضل. إنه يوضح أن التحقيق يرتكز على السلوك الكهربائي بدلاً من التخمين. كما أنه يتجنب النقيضين اللذين يؤديان إلى الإضرار بالثقة: تجاهل الإنذار باعتباره خللًا في البرنامج دون دليل، أو التعامل مع كل كود التيار الزائد كدليل على وجود خلل في الأجهزة.

في النهاية، العديد من المناقشات حول F33 لا تتعلق بالعاكس الغامض على الإطلاق. إنها تتعلق بالفجوة بين الطاقة الإجمالية وتيار الطور، وبين قراءات الحالة المستقرة والأحداث قصيرة العمر، وبين مخطط أنيق من سطر واحد وطريقة توصيل التثبيت فعليًا في الموقع. أغلق هذه الفجوة، وعادةً ما تصبح القضية أسهل بكثير في الفهم.
