تحليل عملي لمحول Deye F55 (DC-Volt العالي).

داي العاكس F55 (العاصمة - فولت عالية - خطأ) التحليل العملي - استكشاف الأخطاء وإصلاحها بسرعة ومعالجة الجهد الزائد للتيار المستمر من حالة حقيقية

نظرة عامة

F55 (DC - فولت عالية خطأ) هو رمز خطأ حماية الجهد العالي من جانب التيار المستمر على محولات Deye الهجينة. يحدث هذا عادةً بسبب تكوين النظام وعدم تطابق ظروف التشغيل بدلاً من فشل الأجهزة. عند تشغيله، يقوم العاكس على الفور بقطع مدخلات الطاقة الكهروضوئية ويوقف توليد الطاقة الكهروضوئية. تشرح هذه المقالة الأسباب الأساسية ومنطق التشغيل لـ F55 باستخدام ثلاث لقطات شاشة حقيقية في الموقع، وتوفر إجراءً موحدًا وجاهزًا للعمل الميداني بدءًا من تتبع البيانات وحتى المعالجة في الموقع. تنطبق الإرشادات على المجموعة الكاملة من أغاني Deye السكنية المنفردة المرحلة وثلاثة المرحلة منخفضة محولات الجهد الهجين وهي مخصصة لمركبي الطاقة الكهروضوئية وموظفي التشغيل والصيانة.

1. ظاهرة خطأ الحالة - قفل الشذوذ الأساسي من خلال ثلاث لقطات شاشة

في هذه الحالة، توقف نظام التخزين الكهروضوئي السكني عن التصدير بشكل متكرر خلال فترات النهار ذات الإشعاع العالي. أثارت المراقبة عن بعد الإنذارات. الثلاثة على - تشكل لقطات شاشة الموقع سلسلة أدلة كاملة وتظهر بوضوح المشكلة الأساسية:

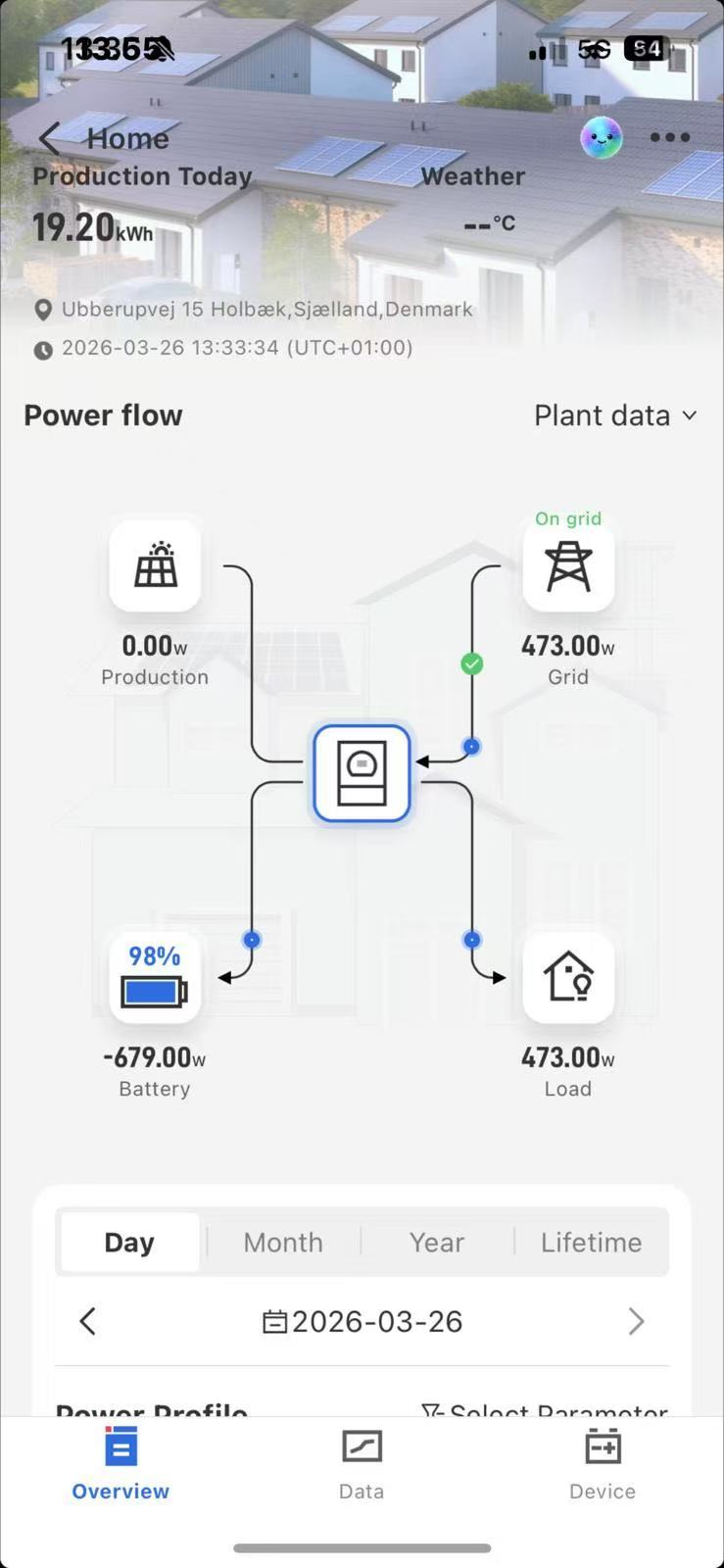

الشكل 1 - لقطة شاشة لتدفق الطاقة

تنخفض قوة توليد الطاقة الكهروضوئية مباشرة إلى 0 وات. ويتوقف النظام عن توليد الطاقة الكهروضوئية ويعتمد عليها بشكل كامل

إمدادات الشبكة بالإضافة إلى تفريغ البطارية لخدمة الحمل. هذا هو العميل - الأعراض المتصورة لـ "لا جيل".

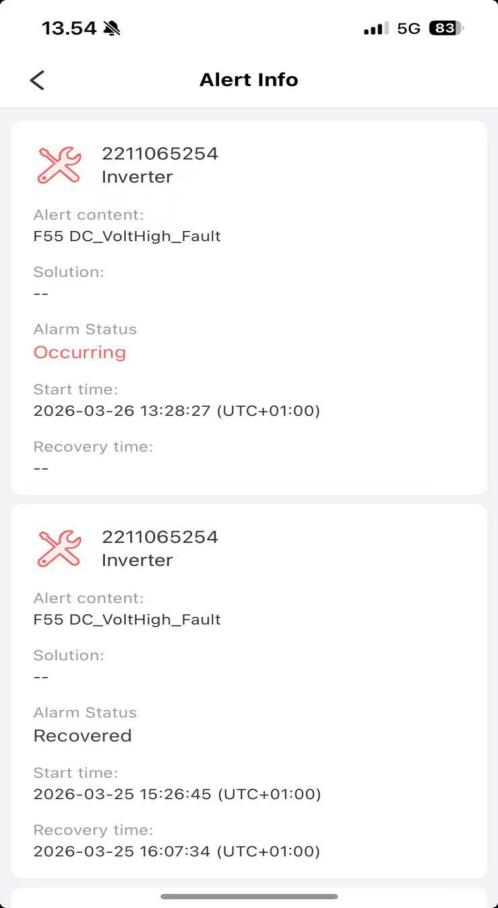

الشكل 2 - لقطة شاشة لسجل الإنذار F55

تقارير المنصة F55 DC - فولت عالية - خطأ يشير إلى أن حافلة DC قد انتهت الجهد. تحدث الأخطاء أثناء النهار - فترات الإشعاع ويتم مسحها تلقائيًا عند سقوط الإشعاع. يتطابق النمط المتكرر مع توقيت الجهد الزائد النموذجي للتيار المستمر.

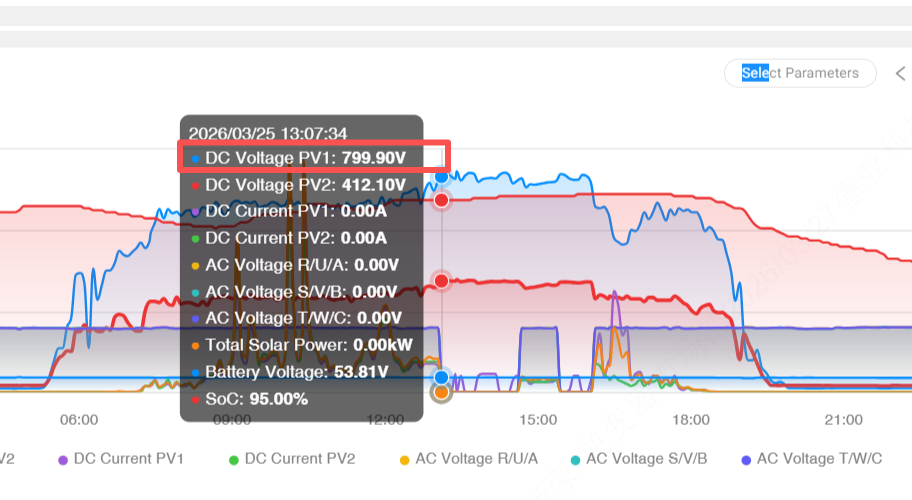

الشكل 3 - لقطة شاشة للبيانات التشغيلية

لقطة الشاشة هذه هي مفتاح الوصول إلى الجذر - تحديد السبب. الشذوذات الأساسية واضحة: ارتفاع جهد التيار المستمر PV1 إلى 799.90 فولت، وتيارات PV1 وPV2 الكهروضوئية هي 0.00 أمبير، وبطارية SOC بنسبة 95% مع جهد البطارية 53.81 فولت، والفولتية الجانبية للتيار المتردد كلها 0 فولت مما يشير إلى أن العاكس قد تم فصله عن الشبكة.

تشير لقطات الشاشة الثلاث إلى استنتاج مفاده أن التيار المستمر المفرط - أثار الجهد الجانبي العاكس ' الإجراء الوقائي وتسبب في إيقاف تشغيل التوليد. أدت البطارية الممتلئة تقريبًا إلى تفاقم حالة الجهد.

2. F55 تعريف الخطأ الأساسي ومنطق تشغيل الحالة

1. التعريف الرسمي

يشير F55 إلى حماية الجهد الزائد لحافلة التيار المستمر. العاكس ' يمنع منطق الحماية الخاص بجهد التيار المستمر العالي من إتلاف IGBTs ومكثفات وصلة التيار المستمر ونظام إدارة البطارية والمكونات المهمة الأخرى. عندما يتجاوز جهد التيار المستمر عتبة الحماية المحددة، يقوم العاكس بتنفيذ إجراءات الحماية.

2. منطق الزناد الكامل لهذه الحالة

من خلال الجمع بين لقطات الشاشة الثلاثة وسلوك حماية العاكس، تكون سلسلة الأخطاء كما يلي وتمثل سيناريو F55 النموذجي:

- السبب الجذري: تحتوي سلسلة PV1 على عدد كبير جدًا من الوحدات المتسلسلة بحيث يتجاوز جهد الدائرة المفتوحة العاكس بشكل كبير ' حدود إدخال MPPT أو DC. تظهر لقطة الشاشة 799.90 فولت وهو ما يتجاوز بكثير الحدود الآمنة النموذجية.

- الزناد المباشر: في منتصف النهار تحت إشعاع قوي، يرتفع الجهد الكهروضوئي بشكل أكبر ويتجاوز عتبة الحماية.

- عامل التضخيم: بطارية SOC بنسبة 95% تقترب من الامتلاء، مما يترك قدرة قليلة على امتصاص الطاقة الكهروضوئية الزائدة. تتراكم الطاقة الزائدة على جانب التيار المستمر وتدفع الجهد إلى أعلى.

- إجراء الحماية: يقوم العاكس بتشغيل F55، ويقطع مدخلات الطاقة الكهروضوئية بحيث تنخفض التيارات الكهروضوئية إلى الصفر، ويفصل عن الشبكة بحيث تقرأ الفولتية المترددة صفرًا. تنخفض الطاقة الكهروضوئية إلى 0 واط ويتوقف النظام عن التصدير.

- الاسترداد التلقائي: مع انخفاض الإشعاع في المساء، يعود الجهد الكهروضوئي إلى النطاق الآمن، وتختفي الحماية، ويستأنف العاكس التشغيل العادي.

3. الأسباب الأساسية لـ F55 (معظم المشكلات غير المتعلقة بالأجهزة)

استنادا إلى لقطات الشاشة والإحصائيات الميدانية، فإن معظم أخطاء F55 لا تنتج عن عيوب في الأجهزة. تتطابق هذه الحالة مع سببين رئيسيين يجب أن يكونا محور عمليات التفتيش في الموقع:

1. تكوين زائد للسلسلة الكهروضوئية (السبب الرئيسي، ~60%)

هذه الحالة نموذجية: عدد سلاسل سلسلة PV1 مرتفع للغاية بحيث يصل جهد الدائرة المفتوحة إلى 799.90 فولت، وهو ما يتجاوز بكثير العاكس ' المدخلات المسموح بها. في ظل إشعاع قوي، يتم تشغيل الحماية من الجهد الزائد حتما. تظهر بعض الحالات أيضًا عدم توازن بين PV1 وPV2 في نوع الوحدة أو عدد السلاسل، مما يتسبب في تجاوز سلسلة واحدة للجهد الآمن.

2. امتصاص غير كافي للبطارية (ثانوي، ~25%)

عالية battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

أخرى غير شائعة - أسباب الأجهزة

- إعدادات المعلمات غير الصحيحة مثل الحدود الصارمة للغاية ضد العكس، أو تعطيل تجانس الطاقة، أو إعدادات قطع شحن البطارية غير الصحيحة التي تسمح بارتفاع الجهد الكهربائي.

- مشكلات أسلاك التيار المستمر مثل التوصيلات السائبة أو المؤكسدة التي تشوه استشعار الجهد الكهربي وتتسبب في اكتشاف الجهد الزائد بشكل خاطئ.

4. الإجراء الموحد لاستكشاف الأخطاء وإصلاحها F55 - التحكم عن بعد أولاً، ثم تشغيله - الموقع

اتبع مبدأ "تتبع لقطة الشاشة عن بعد أولاً، ثم إجراء فحوصات عملية في الموقع؛ وفحص الدوائر قبل الأجهزة". يمكن للقطات الشاشة الثلاث تحديد حوالي 90% من المشكلات وتجنب التفكيك غير الضروري.

خطوة 1 - تتبع لقطات الشاشة عن بعد (الأساسي، 5 دقائق لقفل السبب الجذري)

قم باسترجاع لقطات الشاشة الأساسية الثلاث من المنصة وتحقق من أربع نقاط:

- من الشكل 2 تأكد من F55 وأن المشغلات تحدث أثناء الإشعاع العالي، مما يشير إلى الكهروضوئية - قضايا جانبية.

- من الشكل 3 تحقق من الجهد الكهروضوئي والتيار. الجهد الكهربي أعلى بكثير من حدود MPPT أو حدود الإدخال مع عدم وجود نقاط تيار لمشكلات تكوين السلسلة الكهروضوئية.

- من الشكل 3، تحقق من بطارية SOC. يشير ارتفاع نسبة SOC فوق 85% إلى عدم كفاية القدرة على الامتصاص.

- من الشكل 1 والشكل 3، تحقق من جانب التيار المتردد لاستبعاد مشكلات الشبكة كسبب لإيقاف التشغيل.

خطوة 2 - فحوصات الجانب الكهروضوئي في الموقع (المعالجة الأساسية)

- افصل PV عن العاكس وقم بقياس جهد الدائرة المفتوحة PV1/PV2 بمقياس متعدد للتحقق من قراءات لقطة الشاشة.

- أعد حساب عدد الخيوط وتأكد من أن جهد الدائرة المفتوحة يقع ضمن الحدود الآمنة في ظل ظروف درجة الحرارة المتوقعة.

- افحص أطراف التيار المستمر الكهروضوئية بحثًا عن التوصيلات السائبة أو الأكسدة وتحقق من الوحدات بحثًا عن التلف أو التظليل.

خطوة 3 — Battery and parameter optimization (remove amplifying factors)

- استعادة قطع شحن البطارية ومعلمات البطارية الأخرى إلى إعدادات الشركة المصنعة الافتراضية.

- تجنب الشحن أثناء ساعات ذروة الإشعاع مثل الساعة 11:00 إلى 15:00 وقم بتحويل الشحن إلى فترات خارج أوقات الذروة للشبكة لزيادة مساحة الامتصاص.

- قم بتخفيف حدود مكافحة العكس/التصدير بشكل مناسب ضمن المسموحات التنظيمية وتمكين سلاسة الطاقة لقمع ارتفاعات الجهد.

خطوة 4 — Hardware checks (only if prior steps fail, rare)

- قم بتحديث البرنامج الثابت للعاكس، وإذا لزم الأمر، قم باستعادة إعدادات المصنع وإعادة تكوين المعلمات.

- اتصل بالدعم الفني لشركة Deye لفحص أجهزة استشعار جهد التيار المستمر وIGBTs ونظام إدارة البطارية. لا تقم بتفكيك العاكس دون إذن.

5. خطة المعالجة الخاصة بحالة معينة - عملية ودائمة

التركيز على تصحيح السلسلة الكهروضوئية وتحسين البطارية/المعلمة. جميع الإجراءات الواردة أدناه قابلة للتنفيذ ميدانيًا ويجب أن تمنع التكرار.

1. المعالجة الأساسية من الجانب الكهروضوئي

- بالنسبة لقراءة جهد PV1 البالغة 799.90 فولت، قم على الفور بتقليل عدد سلاسل سلسلة PV1 بحيث يقع جهد الدائرة المفتوحة داخل العاكس ' نطاق الإدخال المسموح به مع هامش أمان. بعد إعادة التكوين، قم بقياس جهد الدائرة المفتوحة في حالة الانفصال وأعد التوصيل فقط عندما تكون القراءات طبيعية.

- تأكد من أن PV1 وPV2 يستخدمان أنواع وحدات نمطية متطابقة، وعدد السلاسل، ويفضل أن يكون ذلك لنفس دفعات الإنتاج. حافظ على الحد الأدنى من فروق الجهد بين السلاسل.

2. تحسين البطارية والمعلمات

- اضبط الحد الأعلى لشحن البطارية على مستوى يترك مجالًا للارتفاع لامتصاص الطاقة الكهروضوئية، على سبيل المثال 80%-85% SOC.

- السماح بالتصدير المحدود إلى الشبكة حيثما يسمح بذلك لتجنب تراكم طاقة التيار المستمر.

- قم بتمكين ميزات تجانس الطاقة والحد من الطاقة الكهروضوئية لقمع الجهد المفاجئ أو ارتفاع الطاقة.

3. صيانة روتينية بسيطة

- قم بربط أطراف التيار المستمر على جوانب الطاقة الكهروضوئية والبطارية، وإزالة الأكسدة، والتأكد من العزل المناسب.

- يمكنك استرداد لقطات الشاشة الأساسية الثلاثة شهريًا لمراقبة الجهد الكهروضوئي وSOC للبطارية والتدخل مبكرًا في حالة ظهور حالات شاذة.

7. الوجبات السريعة الرئيسية

- يعد F55 إجراءً عاديًا لحماية السلامة ولا يشير بالضرورة إلى فشل الأجهزة. تحدث معظم الأحداث بسبب تجاوز تكوين السلسلة الكهروضوئية لحدود العاكس. تعد بطارية SOC العالية وإعدادات المعلمات غير الصحيحة من عوامل التضخيم الشائعة.

- يعتمد التشخيص السريع على ثلاث لقطات شاشة: تدفق الطاقة، وسجل الإنذارات، والبيانات التشغيلية. تمكن هذه الصور من تتبع السبب الجذري لمدة خمس دقائق في معظم الحالات.

- أولويات العلاج: تصحيح تكوين السلسلة الكهروضوئية لإزالة السبب الجذري، وتحسين معلمات البطارية والعاكس لإزالة ظروف التضخيم ومنع تكرارها.

قائمة مرجعية قابلة للتنفيذ

- قم باسترجاع وحفظ الشكل 1 والشكل 2 والشكل 3 لكل حادث.

- افصل وقياس PV Voc في الميدان.

- إعادة حساب وضبط عدد السلسلة لتلبية حدود إدخال العاكس.

- قم بتنسيق حدود شحن البطارية مع بائع البطارية وتمكين تجانس الطاقة.

- قم بتوثيق التغييرات ومراقبتها شهريًا عبر لقطات الشاشة عن بعد.
