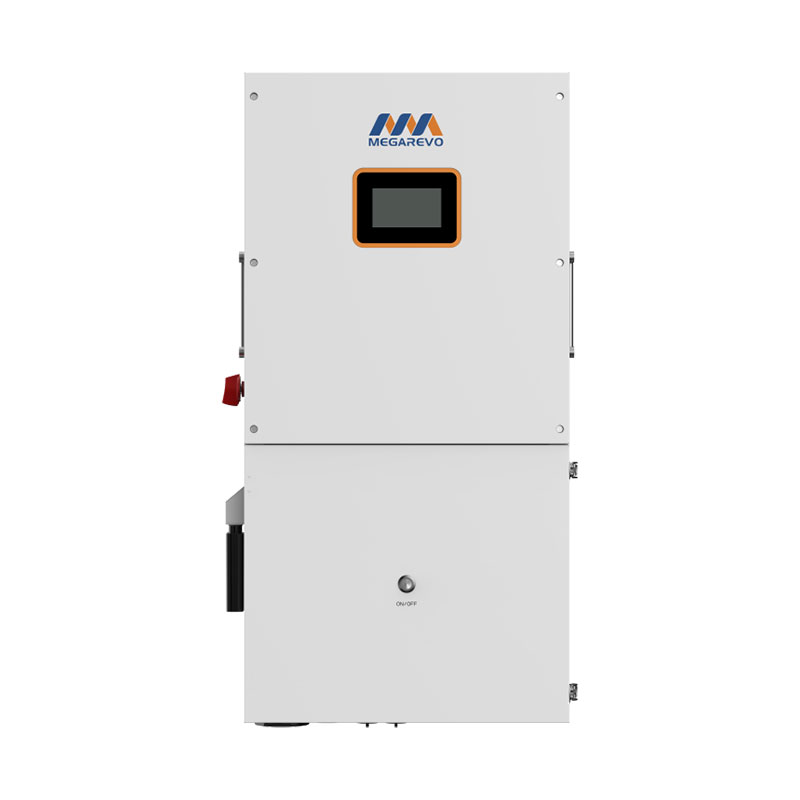

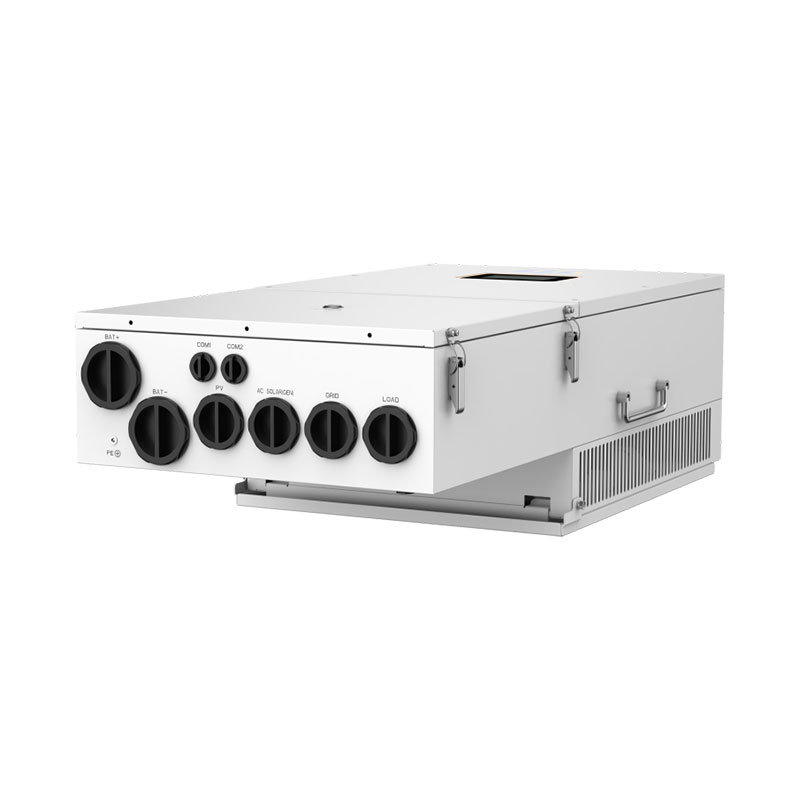

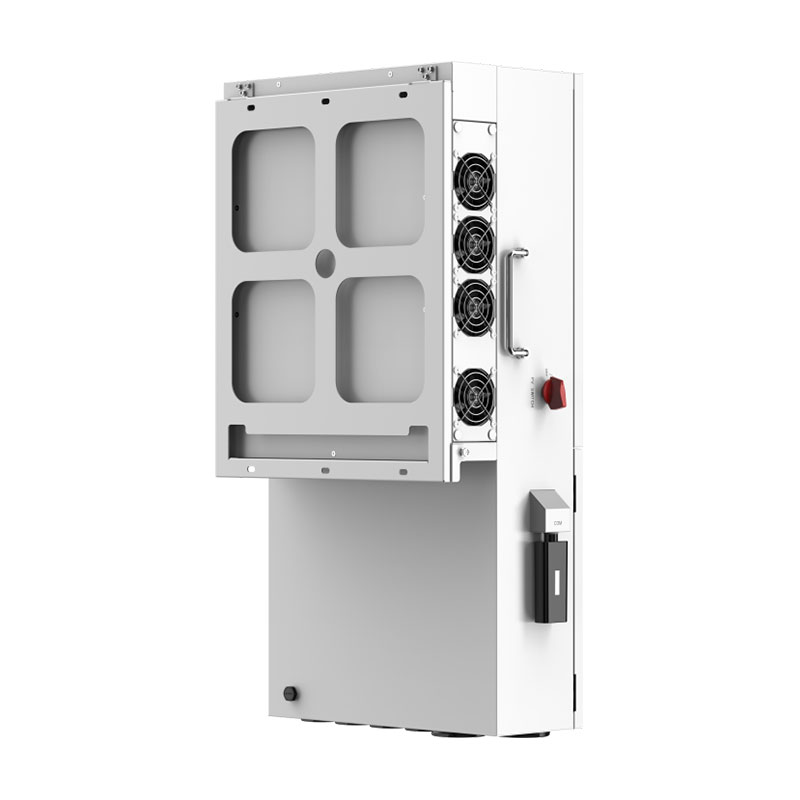

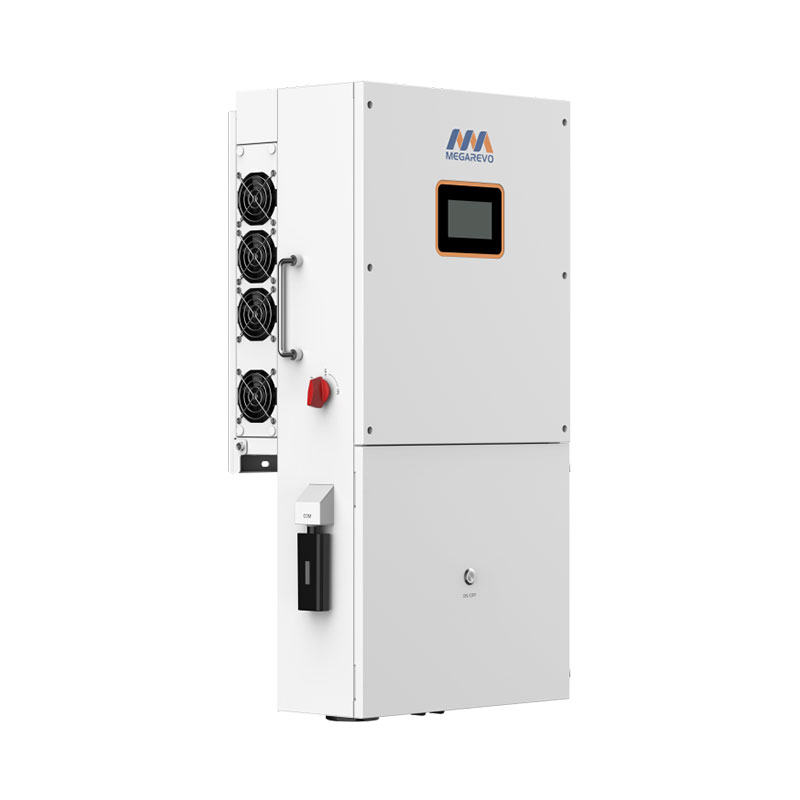

Megarevo الإصدار الأمريكي R12 KALNA عاكس هجين الطور سبليت الموردين، الشركة

المدخلات الكهروضوئية

نموذج	R12KLNA	R16KLNA
الحد الأقصى لطاقة الإدخال DC (كيلوواط)	18	24
عدد أجهزة تتبع MPPT	4
نطاق جهد MPPT (بدون بطارية) (V)	120~500 / 120~430
الحد الأقصى لجهد إدخال التيار المستمر (V)	500
ماكس. الإدخال الحالي لكل MPPT (A)	16/16/16/16	20/26/20/26
ماكس. تيار قصير لكل MPPT (A)	22	22A/34A/22A/34A

إدخال البطارية

مخرج التيار المتردد (على الشبكة)

خرج الطاقة الاسمية إلى الشبكة (كيلو فولت أمبير)	12	16
ماكس. خرج الطاقة الظاهري إلى الشبكة (كيلو فولت أمبير)	13.2	17.6
جهد التيار المتردد الاسمي (L-N/L1-L2) (V)	(110 ~ 120) / (220 ~ 240) مرحلة الانقسام، 240 فولت مرحلة واحدة
تردد التيار المتردد الاسمي (هرتز)	60 هرتز (55 إلى 65 هرتز)
تيار التيار المتردد الاسمي (أ)	50	66.7
ماكس. التيار المتردد (أ)	55	73.3
ماكس. تيار عبور الشبكة (A)	200
إخراج ثدي	<3%

مخرج تيار متردد (احتياطى)

الاسمية. الطاقة الظاهرة (كيلو فولت أمبير)	12
ماكس. الطاقة الظاهرة (بدون كهروضوئية) (كيلو فولت أمبير)	12
ماكس. الطاقة الظاهرة (مع الكهروضوئية) (كيلو فولت أمبير)	13.2
جهد الخرج الاسمي (V)	120/240
تردد الإخراج الاسمي (هرتز)	60
وقت التبديل التلقائي (مللي ثانية)	<20
عامل الطاقة الناتج	0.8 الرائدة ~ 0.8 متخلفة
الناتج THDu	<2%

الحماية

كشف التأريض	نعم
حماية خطأ القوس	نعم
حماية الجزيرة	نعم
كشف مقاومة العزل	نعم
وحدة مراقبة التيار المتبقي	نعم
الإخراج على الحماية الحالية	نعم
النسخ الاحتياطي الناتج حماية قصيرة	نعم
حماية الإخراج من الجهد الزائد	نعم
الإخراج تحت حماية الجهد	نعم

بيانات عامة

كفاءة Mppt	99.90%
كفاءة أوروبا (PV)	96.20%
ماكس. الكهروضوئية إلى كفاءة الشبكة (PV)	96.50%
ماكس. بطارية لتحميل الكفاءة	94.60%
ماكس. PV لكفاءة شحن البطارية	95.80%
ماكس. الشبكة لكفاءة شحن البطارية	94.50%
نطاق درجة حرارة التشغيل (°C)	-25~60
الرطوبة النسبية	0-95%
ارتفاع التشغيل	0 ~ 4000 م (خفض الارتفاع فوق 2000 م)
حماية الدخول	IP65/نيما 3R
قواطع مدمجة	اختياري
الوزن (كجم)	53 كجم (56 كجم مع الكسارة)
الأبعاد العرضالارتفاعالعمق (مم)	495 × 900 × 260
التبريد	تبريد المروحة
انبعاث الضوضاء (ديسيبل)	38
عرض	لوحة اللمس
التواصل مع BMS/Meter/EMS	RS485، يمكن
واجهة الاتصال المدعومة	RS485، 4G (اختياري)، واي فاي
الاستهلاك الذاتي	<25 واط
السلامة	UL1741، UL1741SA&SB جميع الخيارات، UL1699B، CSA -C22.2 NO.107.1-01، RSD (NEC690.5، 11، 12)،
إي إم سي	لجنة الاتصالات الفيدرالية (FCC) الجزء 15 الفئة ب
معايير الاتصال بالشبكة	IEEE 1547، IEEE 2030.5، قاعدة HECO 14H، قاعدة CA 21 المرحلة الأولى والثانية والثالثة وCEC، CSIP، SRD2.0، SGIP، OGPe، NOM، كاليفورنيا Prob65
