تنبيه السلامة من الحرائق لأنظمة تخزين الطاقة الكهروضوئية المنزلية: ضمان حماية رجال الإطفاء مع الإغلاق التلقائي

نظرًا لأن أنظمة تخزين الطاقة الكهروضوئية (PV) السكنية أصبحت شائعة بشكل متزايد ، فإن السلامة من الحرائق تبرز كمشهقة حاسمة - وخاصة أثناء حالات الطوارئ. يمكن أن ينشأ سيناريو محدد وخطير عند حدوث حريق في المنزل ، ويتم إغلاق الكسارة الرئيسية من قبل رجال الإطفاء. على الرغم من فصل المنزل عن الشبكة ، إلا أن هناك خطرًا مخفيًا: قد يستمر العاكس في العمل في وضع خارج الشبكة ، ويوفر الطاقة للأحمال عبر البطاريات والألواح الشمسية. يمكن أن يشكل إمدادات الطاقة المستمرة تهديدًا خطيرًا للسلامة لأول المستجيبين.

الخطر الخفي

إذا تم توصيل الأحمال الكهربائية بمنفذ "تحميل" العاكس ، ثم حتى بعد فصل الشبكة الرئيسية ، قد لا يزال العاكس يعمل على تشغيل أجهزة البطارية وطاقة الكهروضوئية. يخلق هذا الاستمرار في توصيل الطاقة بيئة خطرة لرجال الإطفاء الذين يفترضون أن النظام يتم إلغاء تنشيطه بالكامل.

علاوة على ذلك ، من غير الواقعي توقع تثبيت كل نظام على مقربة من الكسارة الرئيسية ، مما يعني أن الإغلاق اليدوي قد لا يكون ممكنًا أثناء حالة الطوارئ.

حل سلامة الحرائق

آلية الإغلاق الموثوقة والآلية ضرورية. الهدف من ذلك هو تمكين إغلاق العاكس التلقائي الناتج عن أنظمة الكشف عن الحرائق ، بدلاً من الاعتماد فقط على فصل الشبكة أو التدخل اليدوي.

المكونات الرئيسية لحل الأمان

الجانب الكهروضوئي: أجهزة الإغلاق السريع (RSDS)
قم بتثبيت أجهزة الإغلاق السريع أو المُحسِّنات التي تدعم وظائف الإغلاق على مستوى وحدة PV.

هذه تضمن أنه بمجرد تشغيل وحدات PV تتوقف عن توليد قوة العاصمة عالية الجهد ، مما يجعل مناطق على السطح أكثر أمانًا لعمليات مكافحة الحرائق.

جانب AC: تكامل إنذار الحريق

دمج نظام إنذار الحريق في المنزل مع العاكس.

يمكن أن يرسل إنذار الحريق إشارة اتصال جافة أو إدخال 12 فولت DC إلى العاكس لفرض إيقاف فوري.

كيف يعمل النظام

العاكس أنفسهم غير قادرين على اكتشاف النار.

ومع ذلك ، يمكن تكوين أنظمة اكتشاف الحرائق إلى:

أرسل إغلاق جاف جاف (على سبيل المثال ، عبر إخراج التتابع)

أو توفير إشارة 12V DC إلى المحطات المحددة على العاكس.

بمجرد أن يتلقى العاكس إشارة الإغلاق:

يتم إيقاف ناتج التيار المتردد على الفور.

يتم قطع القدرة على الأحمال المتصلة.

يدخل النظام إلى حالة آمنة مغلقة ، يحمي رجال الإطفاء من الصدمة الكهربائية العرضية أو فلاش القوس.

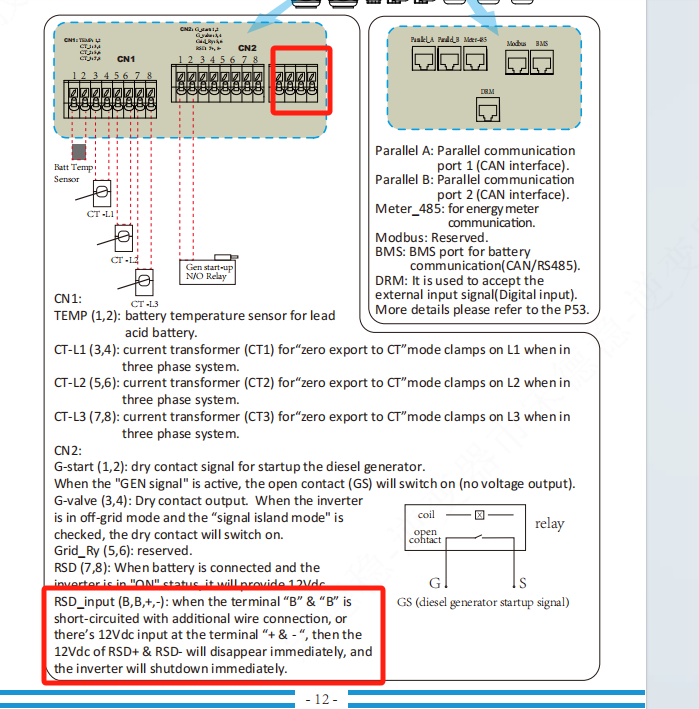

التنفيذ المرجعي (استنادًا إلى الصورة)

حسب مرجع الصورة:

استخدم المحطات "B" و "B-" (إدخال RSD) للإغلاق.

إذا كان إنذار الحريق أو شورتات الدائرة الأخرى "B" و "B" أو يطبق إشارة 12V عبر "" و "-" ، يتم إيقاف العاكس على الفور.

تضمن هذه الوظيفة أن 12V DC من RSD & RSD - يختفي ، مما يؤكد إلغاء تنشيط النظام.

الوجبات الرئيسية

يعد إغلاق العاكس التلقائي استجابةً لأجهزة إنذار الحريق أمرًا بالغ الأهمية لسلامة موظفي الطوارئ.
لتقليل المخاطر:

تنفيذ آليات الإغلاق السريع الكهروضوئية.

دمج أنظمة إنذار الحريق للتواصل مع العاكس.

تأكد من تشغيل الإغلاق تلقائيًا أثناء الحرائق ، مما يميز هذا عن انقطاع الشبكة العادية.

من خلال دمج هذه الحماية ، نقوم بإنشاء بيئة أكثر أمانًا لكل من مالكي المنازل ومستجيبي الطوارئ .
