Deye SG06LP1 وSG05LP1: مقارنة العاكس الهجين أحادي الطور

ما الذي يجعل سلسلة SG06LP1 مختلفة

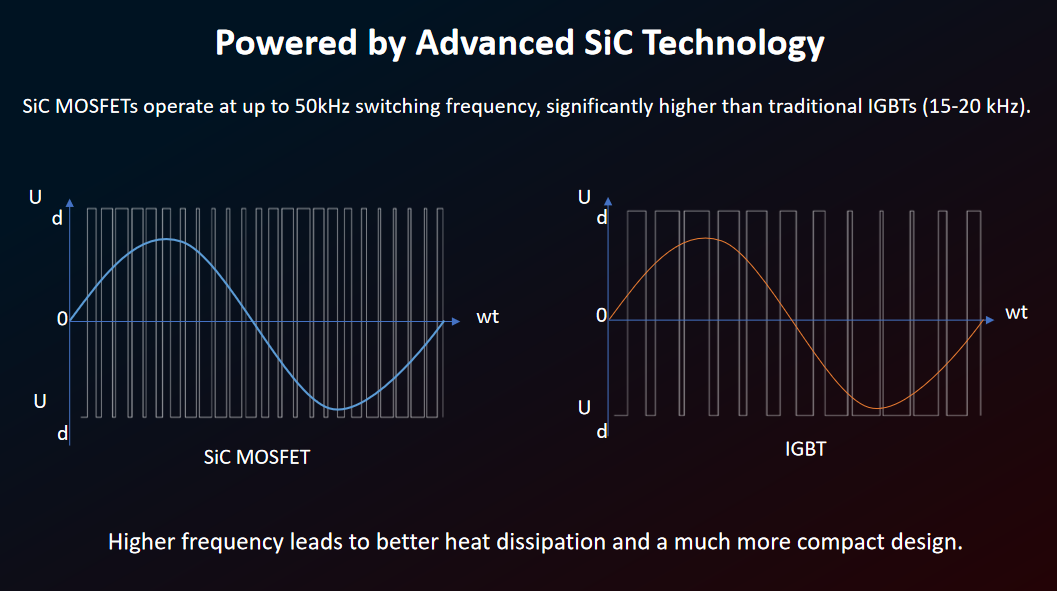

كان يتم تحديد حجم العاكس الهجين أحادي الطور من خلال مقدار الحرارة التي يمكن أن تتخلص منها مكونات التبديل الخاصة به. تغير سلسلة Deye's SG06LP1 تلك المعادلة عن طريق استبدال IGBTs التقليدية بوحدات MOSFET من كربيد السيليكون (SiC)، والتي تتحول عند ما يصل إلى 50 كيلو هرتز مقارنةً بالتصميمات النموذجية التي تعتمد على IGBT والتي تتراوح بين 15 إلى 20 كيلو هرتز.

ارتفاع تردد التحويل يعني أن مكونات التصفية الداخلية للعاكس - المحاثات والمكثفات - يمكن أن تتقلص بشكل كبير بينما لا تزال تشكل شكل موجة خرج نظيف. كما أن الحرارة الأقل المتولدة في كل دورة تقلل أيضًا من حجم المبدد الحراري اللازم للحفاظ على برودة الوحدة.

تظهر النتيجة العملية مباشرة على ورقة المواصفات: محولات الطاقة الشمسية الهجينة أحادية الطور ذات الجهد المنخفض تم تصميمه على منصة SiC هذه لتحقيق كفاءة أعلى بنسبة 0.6% تقريبًا مع تقليل الوزن بما يصل إلى 42% على تقييمات الطاقة المماثلة.

التشكيلة الكاملة في لمحة

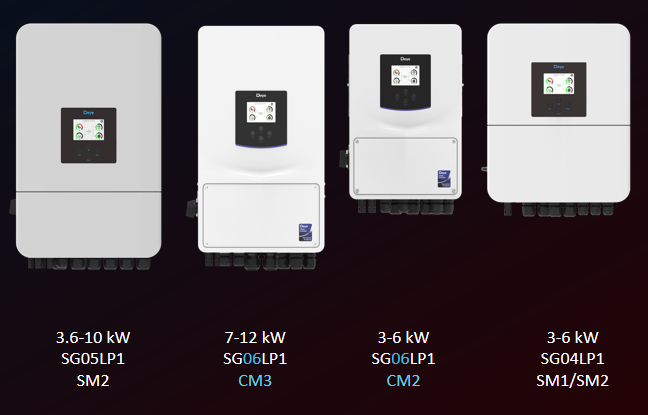

تنقسم سلسلة SG06LP1 إلى نطاقي طاقة. تستهدف الموديلات بقدرة 3-6 كيلووات (SG06LP1-CM2) التركيبات السكنية الأصغر حجمًا، بينما تغطي الموديلات بقدرة 7-12 كيلووات (SG06LP1-CM3) المنازل الأكبر حجمًا أو الأحمال التجارية الخفيفة. كلاهما يجلسان جنبًا إلى جنب مع سلسلة SG05LP1 السابقة، والتي تظل متاحة عبر 3.6-10 كيلووات، وسلسلة SG04LP1 عند مستوى الدخول 3-6 كيلووات.

اصطلاح التسمية مهم هنا. يشير CM2 وCM3 إلى لوحات التحكم الجديدة المعتمدة على SiC، في حين يشير SM1/SM2 إلى منصة IGBT الأقدم التي لا تزال تُباع تحت شارات SG04LP1 وSG05LP1. إن معرفة اللاحقة التي تنظر إليها تخبرك بجيل الأجهزة الإلكترونية الداخلية التي تشتريها بالفعل.

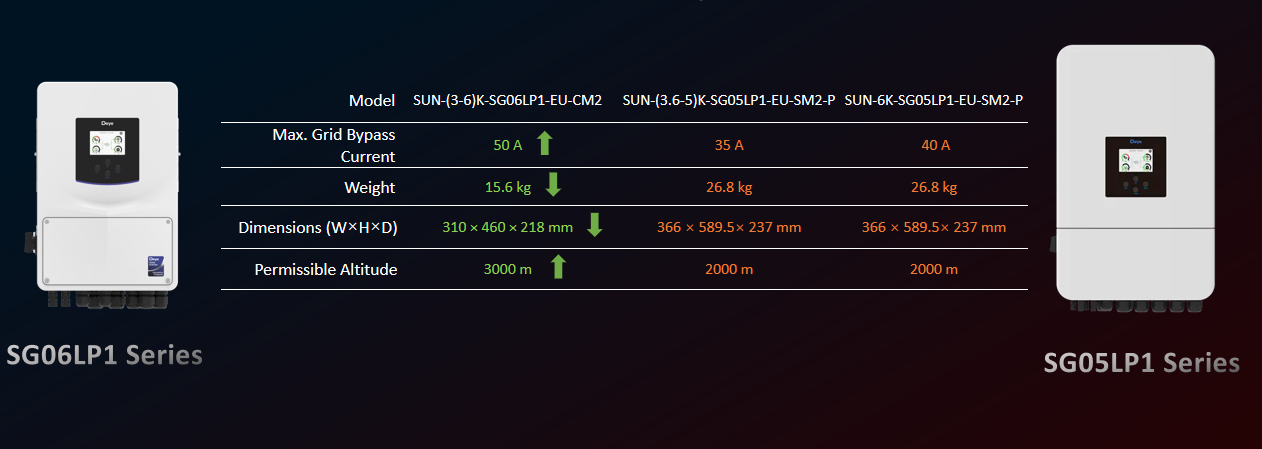

موديلات 3-6 كيلووات: SG06LP1-CM2 مقابل SG05LP1-SM2

في مستوى الطاقة على مستوى المبتدئين، تكون الفجوة بين الأجيال أكبر من حيث البصمة المادية. وزن SUN-(3-6)K-SG06LP1-EU-CM2 15.6 كجم ، مقابل 26.8 كجم لكلا الطرازين SG05LP1-SM2-P - بفارق يزيد عن 11 كجم في الوحدات التي تؤدي نفس المهمة.

تتبع الأبعاد نفس النمط: 310 × 460 × 218 ملم لـ CM2 مقابل 366 × 589.5 × 237 ملم لنماذج SM2-P. إنها مساحة أصغر بكثير للتركيبات المثبتة على الحائط حيث تكون مساحة الخزانة أو غرفة المرافق ضيقة.

هناك رقمان آخران يفصلان بين هذه النماذج بما يتجاوز الحجم. يصل الحد الأقصى لتيار تجاوز الشبكة في CM2 إلى 50 أمبير، متقدمًا على 35 أمبير (متغير 3.6-5K) و40 أمبير (متغير 6K) على وحدات SM2-P - وهو مناسب للتركيبات التي تتوقع أحمال تمرير أعلى للشبكة. الارتفاع المسموح به يصعد أيضًا من 2000 متر إلى 3000 م ، وهو أمر مهم بالنسبة للمواقع الجبلية أو عالية الارتفاع حيث يصبح التدهور عائقًا حقيقيًا للتصميم.

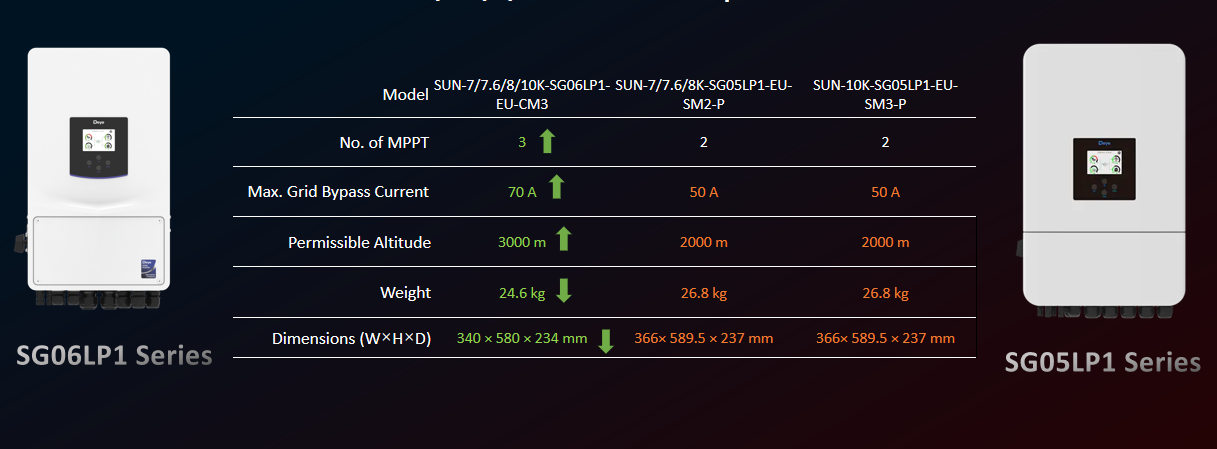

موديلات 7-12 كيلووات: SG06LP1-CM3 مقابل SG05LP1-SM2/SM3

بتوسيع نطاقه إلى مستوى 7-12 كيلووات، يضيف خط SG06LP1-CM3 قدرة لا يوفرها SG05LP1 في هذا النطاق: جهاز تعقب MPP ثالث. حيث يقوم كل من SUN-(7-8)K-SG05LP1-EU-SM2-P وSUN-10K-SG05LP1-EU-SM3-P بتشغيل 2 MPPTs، ويعمل CM3 3 ، مما يفتح تكوينات سلسلة أكثر مرونة للمصفوفات المقسمة عبر مستويات أو اتجاهات متعددة للسقف.

يشهد التيار الالتفافي نفس القفزة بين الأجيال التي شوهدت في المستوى الأدنى: 70 أمبير على CM3 مقابل 50 أمبير على كلا النوعين SG05LP1. ينخفض ​​الوزن من 26.8 كجم إلى 24.6 كجم، وتنكمش المساحة من 366×589.5×237 ملم إلى 340×580×234 ملم. يرتفع الارتفاع المسموح به مرة أخرى إلى 3000 متر، مما يتوافق مع التحسن الذي شوهد في نماذج CM2 ذات الطاقة الأصغر.

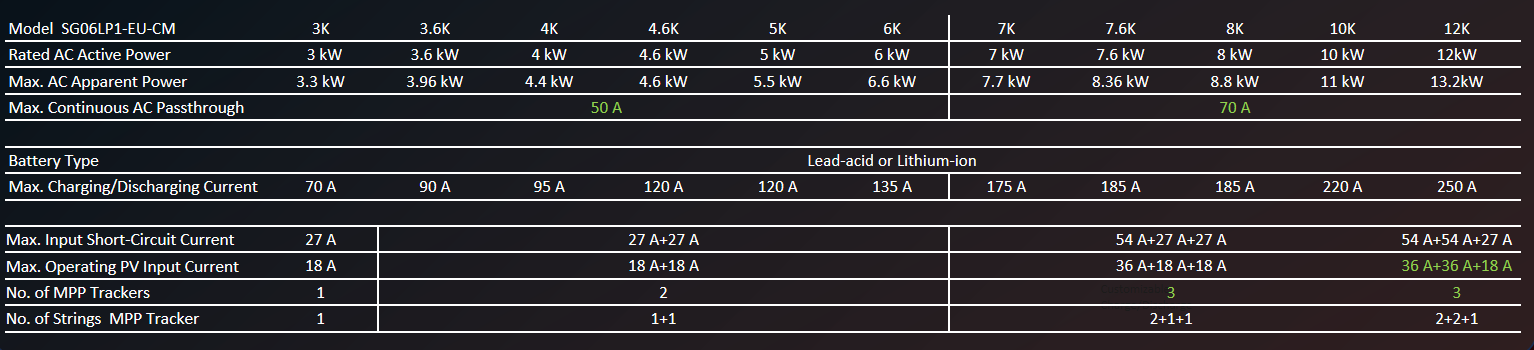

الجدول المرجعي للمواصفات الكاملة

بالإضافة إلى المقارنات الرئيسية، تمتد مجموعة SG06LP1-EU-CM الكاملة على عشرة تقييمات للطاقة من 3K إلى 12K، جميعها تشترك في نفس توافق بطارية الرصاص الحمضية أو ليثيوم أيون. مقاييس عد متعقب MPP مع الطاقة: تعمل تكوينات المتتبع الفردي من خلال نماذج 3-6K، ويغطي متتبعان وحدات 3.6K-6K، وتظهر ثلاثة متتبعات بدءًا من 7K.

يتصاعد تيار الشحن والتفريغ بشكل مطرد عبر النطاق، من 70 أمبير في طراز 3K إلى 250 أمبير في الطراز 12K الرئيسي. يتبع الحد الأقصى لتيار الإدخال الكهروضوئي التشغيلي منحنى مماثل، حيث يصل إلى 36A و36A و18A على وحدة 12K بفضل تصميمها ثلاثي المتتبع. لأي شخص يقوم بتخطيط تخطيط السلسلة، هذا الجدول هو أسرع طريقة للتحقق كيف تؤثر قدرة تتبع MPP على خيارات الأسلاك قبل الالتزام بنموذج معين.

الاختيار بين SG06LP1 وSG05LP1

بالنسبة لمعظم عمليات التثبيت الجديدة، تعد سلسلة SG06LP1 الخيار الأكثر قدرة على الورق: تيار تجاوز أخف وأصغر وأعلى، و- عند مستوى 7 كيلو وات زائد - جهاز تعقب MPP إضافي. لا تزال سلسلة SG05LP1 منطقية عندما لا يكون مخزون سلسلة CM متاحًا محليًا بعد، أو عندما يكون لدى المثبت بالفعل قطع غيار ولديه معرفة تشغيلية بمنصة SM.

الارتفاع يستحق الإشارة إليه بشكل منفصل. لا تحتوي المشاريع التي يزيد ارتفاعها عن 2000 متر على خيار SG05LP1 الذي يلبي هذا التصنيف ضمن مجموعة البيانات هذه - يصبح الارتفاع المسموح به لـ SG06LP1 والذي يبلغ 3000 متر مطلبًا صعبًا وليس أمرًا لطيفًا. أبعد من ذلك، غالبًا ما يعتمد القرار على مدى أهمية توفير مساحة التثبيت وتجاوز المساحة العلوية مقارنة بتوفر المكونات. ليس كل مشروع يحتاج إلى أحدث منصة، ولكن اختيار العاكس المناسب الحجم للتحميل يهم أكثر من مطاردة النموذج الأعلى تقييمًا على الرف.
