الدليل العملي لتثبيت بطارية Deye Home: الأخطاء والحلول الشائعة لـ SE-F16 وRW-F16

الدليل العملي لتثبيت بطارية داي Home: الأخطاء والحلول الشائعة لـ SE-F16 وRW-F16

1. مقدمة

في تقارير بي بي سي للتكنولوجيا، غالبا ما يتم تصوير أنظمة تخزين الطاقة المنزلية على أنها "محطات طاقة منزلية" مستقلة عن الطاقة - حيث تولد الألواح الشمسية على الأسطح الكهرباء خلال النهار، وتوفر البطاريات الطاقة في الليل أو في الأيام الممطرة، مما يعالج أسعار الكهرباء في ذروة الوادي، وتقلبات الشبكة، وحتى الطقس القاسي. ومع ذلك، فإن التثبيت في العالم الحقيقي بعيد كل البعد عن "التوصيل والتشغيل". Deye (Deye، علامة تجارية متخصصة في تخزين الطاقة والعاكس) من بطاريات الليثيوم ذات الجهد المنخفض SE-F16 وRW-F16 (كلاهما 16 كيلووات في الساعة LiFePO₄، 51.2 فولت اسمي)، عند إقرانهما مع SUN-10K-SG05LP3-EU-SM2 (عاكس هجين منخفض الجهد ثلاثي الطور بقدرة 10 كيلووات)، على الرغم من تصميمه ليكون موثوقًا به، إلا أنه غالبًا ما يظهر تشوهات في الأسلاك الفعلية، التواصل والتوازي. تحلل هذه المقالة، المستندة إلى أدلة Deye الرسمية، ومنتديات المستخدمين (مثل DIY Solar Forum)، وحالات التثبيت الحقيقية، أربع مشكلات نموذجية وحلولها لمساعدة أصحاب المنازل العاديين أو القائمين على التركيب على تجنب المخاطر. تأتي البيانات من أحدث مواصفات المنتج للفترة 2025-2026، ويتأثر الأداء الفعلي بدرجة الحرارة وSOC وما إلى ذلك.

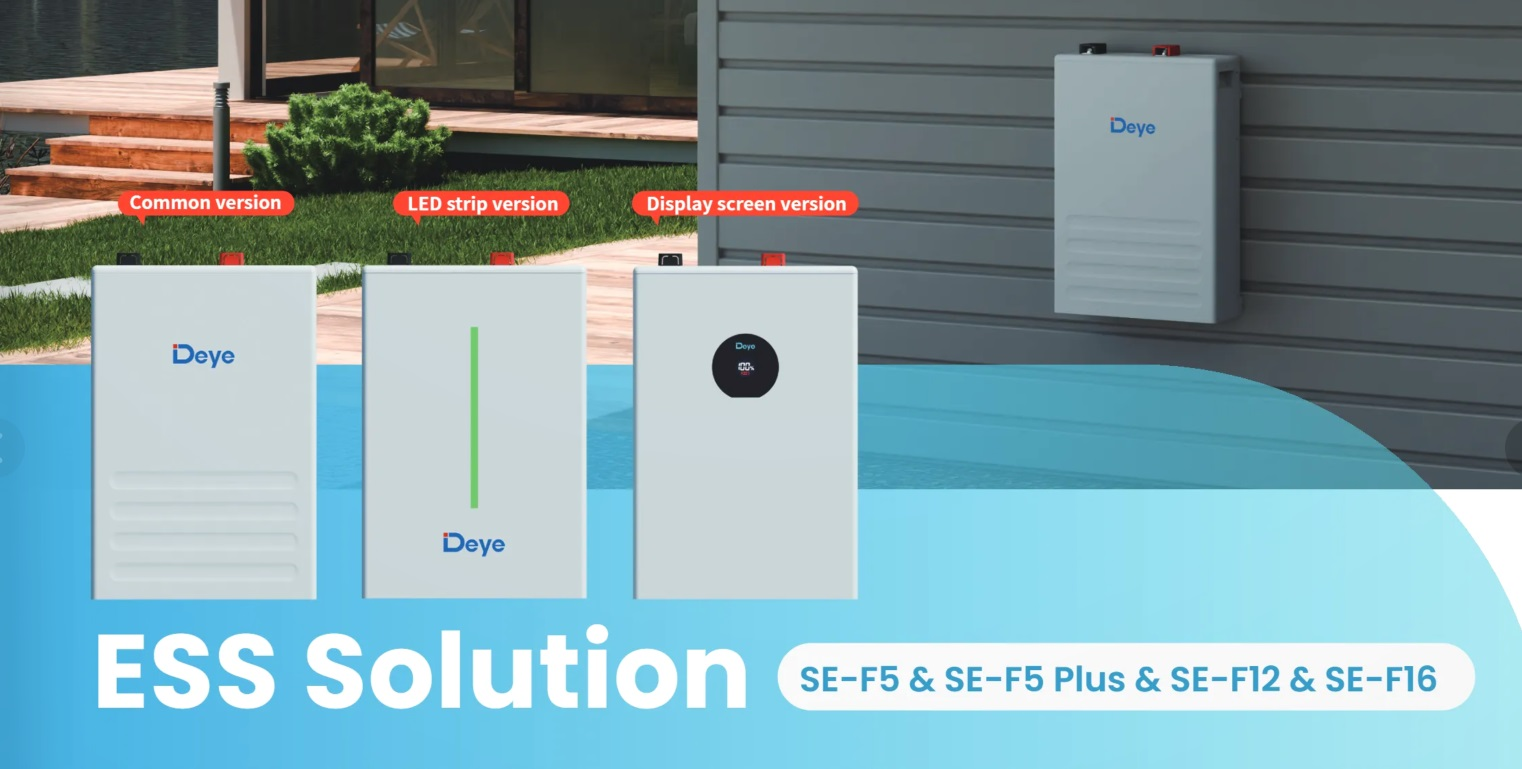

الشكل 1. الصور الرسمية لسلسلة Deye SE-F16

2.1 الحالة الأولى: خطأ في اتصال BMS - "البطارية لا تستجيب"، يتم إيقاف تشغيل النظام مباشرة

نقطة الألم الأكثر شيوعًا: يعرض العاكس "comm./F01-F64" أو تعرض شاشة LCD للبطارية "تحذير اتصال البطارية W31 (فشل اتصال PCS)." قام مالك منزلي ألماني ثلاثي الطور بتركيب وحدة SUN-10K-SG05LP3-EU-SM2 ووحدتين RW-F16؛ بعد تشغيله، انزعج العاكس بشكل متكرر، ولم يتم عرض SOC للبطارية، وفشل الشحن/التفريغ تمامًا. تحليل السبب: تحتوي بطاريات Deye على نظام BMS (نظام إدارة البطارية) مدمج يتواصل مع العاكس عبر CAN 2.0 (منفذ RJ45). تشمل الأسباب الشائعة ما يلي:

• كابل الاتصال غير مزود بحلقة من الفريت كما هو مطلوب (بالنسبة للأسلاك طويلة المسافة، يوصى بلف 4 لفات لمنع التداخل).
• تسلسل الأسلاك غير صحيح (CAN-H/L معكوس).
• تسلسل تشغيل غير صحيح (يجب تشغيل مفتاح خدمة البطارية أولاً، ثم مفتاح BMS، وأخيرًا العاكس).
• لم يتم ضبط وضع العاكس "Li-BMS" على بروتوكول Deye الأصلي (أو تم تحديد Pylontech أو بروتوكول طرف ثالث آخر بشكل غير صحيح).
• RW-F16 هو النموذج الكلاسيكي. على الرغم من أن SE-F16 يدعم الاتصال بالشبكة التلقائية، إلا أن عدم تطابق البرامج الثابتة قد يؤدي إلى ظهور "تكرار العنوان الرئيسي".

الحلول العملية:

1. بعد إيقاف التشغيل، استخدم كابل الاتصال CAT5E الأصلي لإعادة توصيل منفذ "PCS" للبطارية بمنفذ BMS CAN العاكس.
2. عندما يكون كابل الاتصال طويلًا أو يكون هناك تداخل كهرومغناطيسي قوي في الموقع، يجب تثبيت حلقة الفريت ولفها بشكل صحيح.
3. قبل الموازية، قم بشحن جميع البطاريات إلى 100% SOC لتقليل فرق الجهد وتجنب تعميم التيار.
4. أدخل العاكس "إعداد البطارية" وقم بتعيين بروتوكول "Li-BMS" على بروتوكول Deye الأصلي (عادةً ما يتم التعرف عليه تلقائيًا، أو حدد وضع 00).
5. تسلسل التشغيل القياسي: تشغيل مفتاح خدمة البطارية ← تشغيل BMS ← تشغيل العاكس.
6. إذا كان لا يزال غير طبيعي، فتحقق من سجل BMS عبر تطبيق Deye أو منصة المراقبة؛ فقط محولات Deye الأصلية تدعم ترقية البرامج الثابتة للبطارية عبر الإنترنت، ولا يمكن لمحولات الطرف الثالث إجراء هذه العملية.

تعليقات المالك: بعد اتباع هذه الخطوات، عاد النظام إلى وضعه الطبيعي خلال 10 دقائق، وتمت مزامنة بيانات SOC في الوقت الفعلي. ينص الدليل بوضوح على ما يلي: بالنسبة لأجهزة إنذار اتصالات PCS، قم بالتشخيص عبر برنامج المراقبة أولاً ولا تقم بتشغيل النظام مع وجود أخطاء.

2.2 الحالة الثانية: خلل في توازن البطارية المتوازية - بطارية "ممتلئة" وأخرى "جائعة"

شائع أثناء توسيع البطاريات المتعددة: بعد موازاة وحدتين SE-F16، تستمر إحداهما في الشحن بينما تظل وحدة SOC الأخرى عند 60%، مما يؤدي إلى إهدار السعة الإجمالية وحتى ظهور "فرق جهد الخلية". وجد مالك فيلا بولندي (4 عاكسات RW-F16 بقدرة 10 كيلو وات) تيار تفريغ غير متساوٍ بعد التوازي، مع وجود أجهزة إنذار تحت الحمل الأقصى. تحليل السبب:

• يتطلب RW-F16 اتصال سلسلة تعاقبية IN → OUT؛ يدعم SE-F16 الاتصال بالشبكة التلقائية بدون محولات DIP، ولكن قد يؤدي تسلسل كابل الاتصال غير الصحيح أو تعارض العناوين إلى فشل الشبكة.
• بطارية SOC غير متسقة قبل التوازي (يتطلب الدليل بشكل صارم شحن جميع البطاريات بنسبة 100٪ قبل التوازي).
• المقطع العرضي لكابل الطاقة صغير جدًا أو عزم الدوران غير كافٍ (يوصى به 2/0 AWG، عزم الدوران القياسي 24.5 نيوتن متر).
• الحد الأقصى لتيار الشحن/التفريغ للعاكس لم يتم تكوينه وفقًا لإجمالي سعة البطارية: SUN-10K-SG05LP3-EU-SM2 الحد الأقصى لتيار الشحن/التفريغ 240 أمبير، تيار التفريغ المستمر الفردي RW-F16 160 أمبير.

الحلول العملية:

1. قبل إجراء الموازاة، قم بشحن كل بطارية بالكامل بنسبة 100% SOC بشكل منفصل واتركها لمدة 24 ساعة لضمان اتساق الجهد.
2. يجب أن تكون كابلات الاتصال متصلة بشكل صارم بسلسلة تعاقبية IN → OUT؛ تدعم الوحدة الواحدة ما يصل إلى 32 وحدة متوازية، بقدرة إجمالية تصل إلى 512 كيلووات في الساعة.
3. لا يتطلب SE-F16 أي إعداد لمفتاح DIP؛ الوضع المتوازي RW-F16: الوضع 1 للمحولات التي تبلغ ≥15 كيلووات، الوضع 2 للمحولات التي تزيد عن 15 كيلووات.
4. في "إعداد البطارية" العاكس، قم بتمكين الوضع المتوازي، واضبط السعة الإجمالية والحد الأقصى لتيار الشحن/التفريغ بشكل صحيح؛ يوصى بأن يقتصر التيار المستمر RW-F16 على 160 أمبير لمنع ارتفاع درجة الحرارة (يوفر قاطع الدائرة المدمج 125 أمبير حماية إضافية).
5. مراقبة فرق الجهد ودرجة الحرارة لخلية البطارية الفردية في الوقت الفعلي عبر منصة أو تطبيق Deye cloud؛ تحقق على الفور من الكابلات والتوصيلات إذا كان فرق الجهد يتجاوز 0.5 فولت.

النتيجة: بعد الإصلاح، حقق المالك شحن/تفريغ متوازن للبطارية وحتى توزيع التيار، مما أدى إلى زيادة معدل الاستهلاك الذاتي للنظام بنسبة 30%. يحذر الدليل بوضوح: في الوضع المتوازي، إذا تجاوز التيار المستمر لبطارية واحدة الحد المسموح به، فقد يتسبب ذلك في ارتفاع درجة الحرارة أو حتى مخاطر السلامة

.

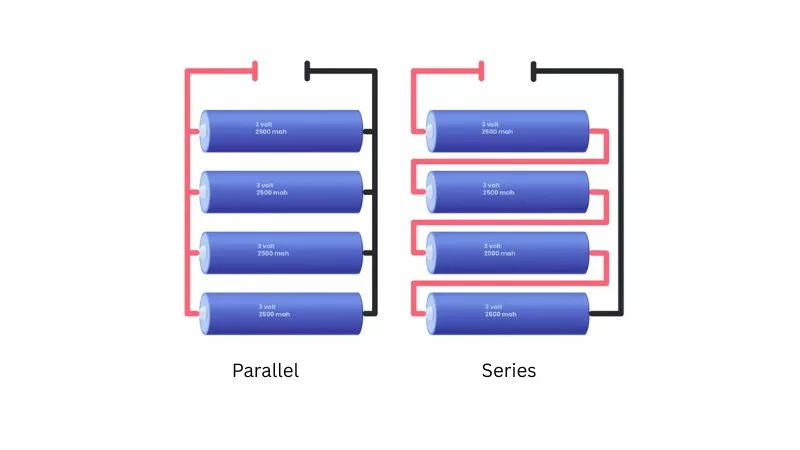

الشكل 2. رسم تخطيطي لمبدأ توصيل البطارية المتوازي والتسلسلي

2.3 الحالة الثالثة: التأريض وخطأ التيار المستمر — إنذار F22/F56، خطر السلامة

بعد تثبيت SUN-10K-SG05LP3-EU-SM2، يتم الإبلاغ بشكل متكرر عن F22 (احتمال التأريض أو خلل في اتصال التيار المستمر) أو F56 (جهد ناقل التيار المستمر منخفض جدًا). واجه أحد المثبتين الفرنسيين مشكلات عرضية "غير متصلة بالإنترنت" عند تركيب RW-F16 على الحائط؛ عرض العاكس جهد بطارية منخفض بشكل غير طبيعي (جهد البطارية الفعلي 51 فولت عادي). تحليل السبب:

• الاتصال الأرضي غير موثوق به (يجب توصيل حاوية العاكس والبطارية بشكل صحيح بالأرض الواقية من البولي إيثيلين).
• عزم دوران الكابل الموجب/السالب للتيار المستمر لا يصل إلى المستوى القياسي (24.5 نيوتن متر)، أو القطبية المعكوسة (قد يؤدي ذلك إلى تلف العاكس بشكل مباشر).
• يحتوي RW-F16 على قاطع دائرة مزدوج القطب بقدرة 125 أمبير، وقدرة تفريغ مستمرة SE-F16 تصل إلى 230 أمبير؛ عندما تكون درجة الحرارة المحيطة أقل من 0 درجة مئوية، يمنع نظام إدارة البطارية (BMS) الشحن ويؤدي إلى الحماية.
• تم تثبيت محول التيار المقطعي في الاتجاه الخاطئ (في وضع التصدير الصفري، يجب أن يشير السهم إلى جانب التحميل).

الحلول العملية:

1. قبل التثبيت، تأكد من أن جميع كابلات التيار المستمر تلبي متطلبات عزم الدوران، وتميز بدقة بين الأقطاب الإيجابية والسلبية، ولا تعكسها أبدًا.
2. يجب تأريض حاوية العاكس وحاوية البطارية بشكل موثوق على نفس نقطة PE لتكوين اتصال متساوي الجهد.
3. تحقق من سجل "إنذارات النظام" العاكس؛ يحدث F22 في الغالب بسبب الاتصالات غير الدقيقة - يتم إعادة ربطها لحلها.
4. قم بتوصيل مستشعر درجة الحرارة بالمنفذ الصحيح؛ تجنب ضبط وضع بطارية الرصاص الحمضية عن طريق الخطأ.
5. المشبك المحول الحالي CT على خط المرحلة المقابلة مع السهم الذي يشير نحو الحمل؛ يجب أن يغطي النظام ثلاثي الطور L1/L2/L3 بالكامل.

بعد الإصلاح، تم التخلص من الإنذارات وعملت وظيفة التبديل السلس لنظام UPS بشكل طبيعي. أشارت التقارير المتعلقة بهيئة الإذاعة البريطانية (BBC) إلى أن سوء التأريض هو أحد أكثر مخاطر السلامة الخفية في أنظمة تخزين الطاقة المنزلية.

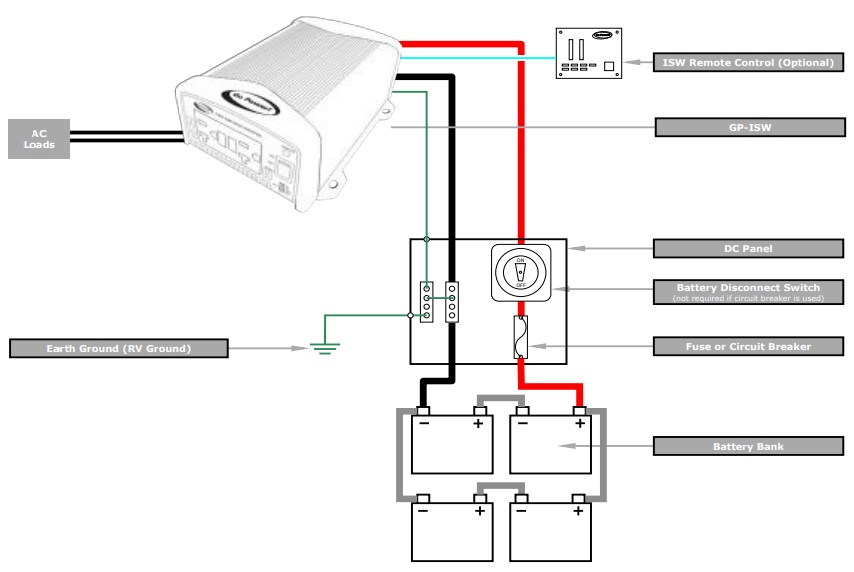

الشكل 3. رسم تخطيطي كامل للأسلاك الجانبية للتيار المستمر والتأريض (PE/Earth Ground)

2.4 الحالة الرابعة: وقت الاستخدام (TOU) فشل الشحن/التفريغ وقفل الحد الأعلى للشحن

عندما يتم ضبط العاكس على الفترات الزمنية لأسعار الكهرباء في وادي الذروة، يفشل شحن البطارية وفقًا للجدول الزمني أو يتم شحنها فقط بحد أقصى 80%. اكتشف مستخدم هولندي يقوم بإقران SE-F16 أنه خلال فترات أسعار الوادي الليلية لم يكن هناك شحن، بينما كان يظهر في النهار "تفريغ البطارية" بشكل غير طبيعي. تحليل السبب:

• تم تمكين خيار "تنشيط البطارية" عن طريق الخطأ (هذه الوظيفة مخصصة فقط لاستعادة بطارية SOC المنخفضة؛ ويجب تعطيلها أثناء التشغيل العادي).
• اتصالات BMS غير مستقرة، لذلك لا يمكن للعاكس الحصول على بيانات SOC حقيقية.
• تدعم البرامج الثابتة للبطارية RW-F16/SE-F16 الترقية على محولات Deye فقط؛ يؤدي الاختلاط مع أجهزة الطرف الثالث مثل Victron بسهولة إلى عرض تدفق غير طبيعي للطاقة.

الحلول العملية:

1. في العاكس "إعداد البطارية"، قم بتعطيل وظيفة "تنشيط البطارية".
2. قم بتمكين "Grid Charge" وقم بتعيين فترات ذروة استخدام الوادي بشكل صحيح (على سبيل المثال، الليل من 00:00 إلى 06:00 شحن بسعر الوادي).
3. استبعد أولاً مشكلات الاتصال بنظام إدارة المباني (ارجع إلى الحالة الأولى).
4. عند الخلط مع محولات الطرف الثالث، قم بالتبديل إلى وضع الجهد اليدوي أو اتصل بـ Deye لتأكيد توافق البروتوكول.

وبعد أن قام المستخدم بتطبيق الإصلاح، اتبع النظام بدقة استراتيجية ذروة الوادي، وانخفضت تكاليف الكهرباء بشكل ملحوظ.

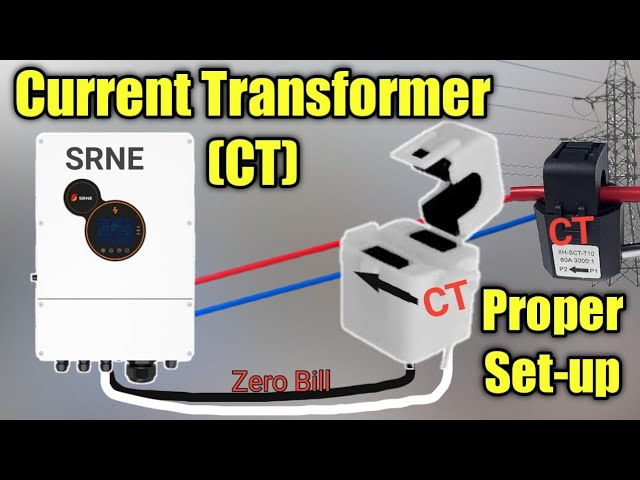

الشكل 4. مخطط التثبيت الصحيح لمحول التيار CT

3. دليل تجنب المخاطر: التثبيت الاحترافي يظل ضروريًا

Deye يعد كل من SE-F16 (الهيكل المدمج، خرج التيار العالي، تصنيف الحماية الأعلى) وRW-F16 (قاطع الدائرة المدمج، التثبيت الكلاسيكي على الحائط) من المنتجات السكنية الناضجة، التي تتميز بعمر 6000 دورة وكفاءة تزيد عن 90% ذهابًا وإيابًا. ومع ذلك، فإن الاحترافية في التركيب مطلوبة للغاية: يجب أن يتم تنفيذها بواسطة موظفين محترفين، مع اتباع معايير عزم الدوران المحددة في الدليل بدقة، ونطاق درجة حرارة التشغيل (الشحن 0-55 درجة مئوية)، ومواصفات الاتصال. تنبع معظم أخطاء التثبيت من عمليات غير قياسية - عدم استيفاء اختيار الكابل للمتطلبات، أو تسلسل التشغيل الفوضوي، أو الفشل في إجراء الموازنة قبل الموازاة. توصيات عملية:

• أكمل محاكاة النظام بالكامل وتصحيح الأخطاء قبل التثبيت.
• تحقق بانتظام من إصدار البرنامج الثابت وسجلات التشغيل عبر تطبيق Deye.
• على الرغم من أن التسليم في المستودعات الأوروبية يتسم بالكفاءة، إلا أنه لا يزال يوصى باختيار شركات التركيب المحلية المعتمدة.
• في الأحوال الجوية القاسية، ركز على مراقبة درجة حرارة البطارية لتجنب المشغلات المتكررة لحماية BMS.

إن تكنولوجيا تخزين الطاقة، كما هو موضح في تقارير بي بي سي، تنتقل من السيناريوهات المهنية إلى المنازل العادية. ومع ذلك، لتحقيق استقلالية الطاقة المنزلية حقًا، غالبًا ما يكون التشغيل الموحد أثناء مرحلة التثبيت أكثر أهمية من المنتج نفسه. عند مواجهة أخطاء، راجع أولاً الجدول المرجعي الرسمي لخطأ Deye أو اتصل بالدعم الفني الرسمي. بعد التصحيح المناسب، يمكن لسلسلة البطاريات هذه أن تعمل بثبات لأكثر من 10 سنوات، لتصبح وحدة احتياطية موثوقة للطاقة الخضراء للمنزل.
